止水位置がドライバー1本で簡単調整！
受水槽、消火用補給水槽、冷却塔補給水槽、給水装置機器組込みに！
受水槽、消火用補給水槽、冷却塔補給水槽、給水装置機器組込みに！
特長
カンタン調整
止水位置の調整がドライバー1本で簡単にできます。
優れた安定性
ウォータハンマやバイブレーション防止に効果を発揮します。
波立ちの防止
波立ちの防止
波立ち防止機能を標準装備。
↓↓波立ちの違いを動画でどうぞ！！↓↓
WAに砂入り浮玉を組み合わせたシリーズ商品（型番：WASFN）も併せてご検討ください。
WASFNは、WAよりも全長を小さくし、止水位置をより広い範囲で調整できる製品で、
貯水槽の水位を下げて使用したいとき、消火補給水槽、雨水槽などに適しています。
WASFNの詳細はこちら
WASFNは、WAよりも全長を小さくし、止水位置をより広い範囲で調整できる製品で、
貯水槽の水位を下げて使用したいとき、消火補給水槽、雨水槽などに適しています。
WASFNの詳細はこちら

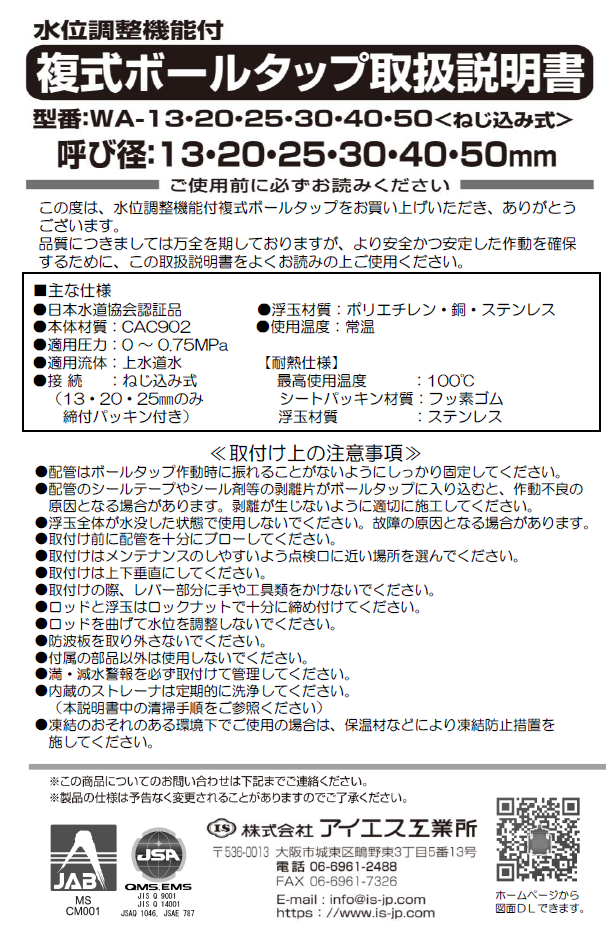

仕様
日本水道協会認証品 (認証登録番号：D-30)
本体材質：CAC902（鉛レス青銅合金）
適用圧力：0～0.75MPa
適用流体：上水道水
使用温度：0～60℃（但し、凍結しないこと）
接続：ねじ込み式（13・20・25mm のみ締付パッキン付）
接続：ねじ込み式（13・20・25mm のみ締付パッキン付）
浮玉材質：ポリエチレン・銅・ステンレス
耐熱仕様
最高使用温度：100℃
シートパッキン材質：フッ素ゴム
浮玉材質：ステンレス
耐熱仕様
最高使用温度：100℃
シートパッキン材質：フッ素ゴム
浮玉材質：ステンレス
寸法表 （単位：mm）
※H1・H2 は、標準時（調整ねじ：出荷状態、静水圧：0.3MPa）の値であり、説明書中の「水位調整手順」に従って調整が可能です。
※φD はポリ浮玉の数値です。
※PJ は、給水栓取付ねじを表します。
| 記号＼型番 | d1 | L | A | H1 | H2 | φD | F |
|---|---|---|---|---|---|---|---|
| WA 13 | ※PJ1/2 | 363±10 | 170 | 50±5 | 102±5.3 | 90 | 25 |
| WA 20 | ※PJ3/4 | 450±10 | 200 | 65±5 | 137.5±5.3 | 118 | 40 |
| WA 25 | ※PJ1 | 470±10 | 200 | 70±5 | 148.5±5.3 | 118 | 50 |
| WA 30 | R1 1/4 | 480±10 | 220 | 70±5 | 151±5.3 | 118 | 44 |
| WA 40 | R1 1/2 | 485±10 | 220 | 85±5 | 172±5.3 | 135 | 51 |
| WA 50 | R2 | 590±10 | 280 | 106±5 | 203±5.3 | 153 | 62 |
※H1・H2 は、標準時（調整ねじ：出荷状態、静水圧：0.3MPa）の値であり、説明書中の「水位調整手順」に従って調整が可能です。
※φD はポリ浮玉の数値です。
※PJ は、給水栓取付ねじを表します。

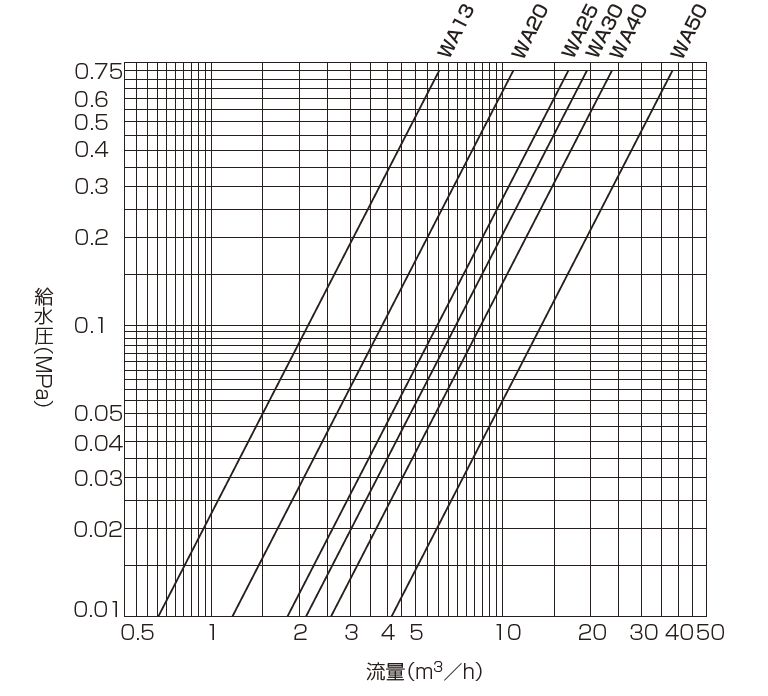

止水位置の調整範囲 (構造図H1参照) （単位：mm）
| 型番 | WA13 | WA20 | WA25 | WA30 | WA40 | WA50 |
|---|---|---|---|---|---|---|
| 標準止水位置 | 50 | 65 | 70 | 70 | 85 | 106 |
| 最大調整止水位置 | 110 | 165 | 170 | 170 | 185 | 195 |
波立ち防止機能を標準装備
ウォータハンマ・バイブレーション防止に効果を発揮します。
受水槽、消火用補給水槽、冷却塔補給水槽、給水装置機器組込みなどでよく使われています。
消火用補給水槽／冷却塔補給水槽
受水槽
２槽式水槽で、各水槽に取付けたボールタップの止水位置合わせの微調整に！
消火用補給水槽／冷却塔補給水槽
満水警報位、オーバーフロー管との位置関係を考慮した止水位置の微調整や、ボールタップの取替時に発生する止水位置の変化に柔軟に対応できます。
限られたスペースで最大限の有効容量を確保したい場合に最適です。
限られたスペースで最大限の有効容量を確保したい場合に最適です。
かんたん水位調整！
水位調整機能付複式ボールタップWAは、微妙な水位設定がドライバー１本で簡単にできるのが特長です。
オーバーフロー管及び満水警報位との位置関係が、取りつけた後にでも調整できますので、配管のやり直しなどの無駄がなくなります。
オーバーフロー管及び満水警報位との位置関係が、取りつけた後にでも調整できますので、配管のやり直しなどの無駄がなくなります。
↓↓調整はこんなにカンタン！↓↓
ロッドを曲げて止水位置を調整することはとても危険です！
ロッドを曲げて使用すると水槽内の波立ちや振動等によってロッドが緩み、浮玉が反転し水位上昇につながり、オーバーフロー等の原因になります。
ロッドを曲げての使用はしないでください。
ロッドを曲げて使用すると水槽内の波立ちや振動等によってロッドが緩み、浮玉が反転し水位上昇につながり、オーバーフロー等の原因になります。
ロッドを曲げての使用はしないでください。
ボールタップ製品の特注対応
製品の設置環境に合わせて製品のカスタマイズが可能です。
詳細はお問い合わせください。
※ご要望の内容によっては、対応できない場合がありますので、ご了承ください。
- ボールタップの吐水口空間を変更したい
- 小さな水槽に設置するために、標準品から寸法を小さくしたい
- 部品材質を変更したい
詳細はお問い合わせください。
※ご要望の内容によっては、対応できない場合がありますので、ご了承ください。
| ＷＡ１３Ｐ（ポリエチレン玉仕様） | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
|---|---|---|---|
| ＷＡ１３Ｃ（銅玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ１３Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ１３Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ１３Ｓ（ステンレス玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ１３（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ１３（ポリエチレン玉仕様）と共通
|
| ＷＡ１３－Ｔ（ステンレス玉仕様耐熱型） | 組立図（PDF) |
外観図（PDF)
ＷＡ１３（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ１３（ポリエチレン玉仕様）と共通
|
| ＷＡ２０Ｐ（ポリエチレン玉仕様） | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| ＷＡ２０Ｃ（銅玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ２０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ２０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ２０Ｓ（ステンレス玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ２０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ２０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ２０－Ｔ（ステンレス玉仕様耐熱型） | 組立図（PDF) |
外観図（PDF)
ＷＡ２０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ２０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ２５Ｐ（ポリエチレン玉仕様） | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| ＷＡ２５Ｃ（銅玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ２５Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ２５Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ２５Ｓ（ステンレス玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ２５（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ２５（ポリエチレン玉仕様）と共通
|
| ＷＡ２５－Ｔ（ステンレス玉仕様耐熱型） | 組立図（PDF) |
外観図（PDF)
ＷＡ２５Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ２５Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ３０Ｐ（ポリエチレン玉仕様） | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| ＷＡ３０Ｃ（銅玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ３０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ３０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ３０Ｓ（ステンレス玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ３０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ３０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ３０－Ｔ（ステンレス玉仕様耐熱型） | 組立図（PDF) |
外観図（PDF)
ＷＡ３０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ３０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ４０Ｐ（ポリエチレン玉仕様） | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| ＷＡ４０Ｃ（銅玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ４０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ４０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ４０Ｓ（ステンレス玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ４０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ４０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ４０－Ｔ（ステンレス玉仕様耐熱型） | 組立図（PDF) |
外観図（PDF)
ＷＡ４０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ４０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ５０Ｐ（ポリエチレン玉仕様） | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| ＷＡ５０Ｃ（銅玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ５０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ５０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ５０Ｓ（ステンレス玉仕様） | 組立図（PDF) |
外観図（PDF)
ＷＡ５０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ５０Ｐ（ポリエチレン玉仕様）と共通
|
| ＷＡ５０－Ｔ（ステンレス玉仕様耐熱型） | 組立図（PDF) |
外観図（PDF)
ＷＡ５０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＷＡ５０Ｐ（ポリエチレン玉仕様）と共通
|
