緊急遮断弁制御機能のみを備えた感震器内蔵の制御盤です。

    EQ-4N

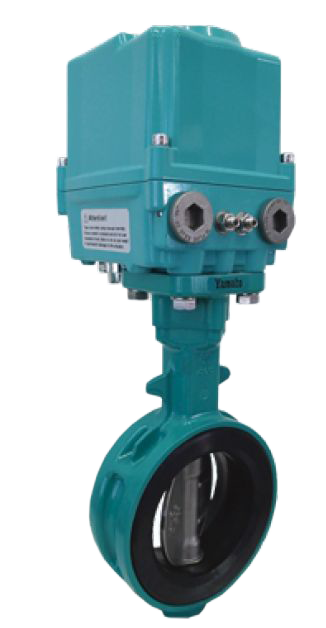

    YTC-80

特長

地震発生時に自動閉止して飲料水を確保
受水槽や高置水槽に取り付けた緊急遮断弁を地震発生時に自動的に閉止。
災害時には1人あたり20リットル必要と言われる飲用水を確保します。

感震器で地震を感知
感震器で地震を感知し、緊急遮断弁を閉止。続いてポンプインターロックによりポンプを停止し、受水槽に確実に飲用水を確保します。地震管制解除は感震器リセットスイッチから簡単にできます。

バックアップ電源搭載
バックアップ電源の搭載により、地震発生時や停電時でも確実に緊急遮断弁を閉止します。


型番 EQ-4N-1 EQ-4N-2 EQ-4N-3 EQ-4N-4
対応遮断弁台数 1台 2台 3台 4台
型番 EQ-4N-1 EQ-4N-2 EQ-4N-3 EQ-4N-4
品名 ジャスト緊急遮断システム制御盤
緊急遮断機能 地震発生時に緊急遮断弁を自動閉止(開閉動作リトライ機能付き)
付属制御機能 緊急遮断弁
(弊社緊急遮断弁専用)
1台 2台 3台 4台
対応する緊急遮断弁の呼び径 : 40・50・65・80・100・125・150・200
                     250・300
感震器感度 200gal
表示灯および
操作スイッチ
手動操作 各緊急遮断弁の開閉、感震器テスト、感震器リセット、手動操作・自動操作切替
表示 遮断弁自動モード表示、遮断弁手動モード表示、停電通報表示、地震通報表示、
感震状態表示、ポンプインターロック表示、
ポンプインターロック表示・緊急遮断弁全開・全閉止・開動作中・閉止動作中
電源状態(電源ON / 電源OFF/UPSバックアップ運転)
警報 種別 地震通報、停電通報、機器異常
外部出力
無電圧接点
容量:AC250V  2A
     DC  30V  2A
ポンプインターロック ×1ch(C接点)   停電通報 ×1ch(A接点)
地震通報         ×1ch(A接点)    機器異常  ×1ch(C接点)
地震通報、停電通報、機器異常のコモン端子は共通です。
緊急遮断弁
制御出力
緊急遮断弁制御
×1ch
緊急遮断弁制御
×2ch
緊急遮断弁制御
×3ch
緊急遮断弁制御
×4ch
定格電源 AC100V(50Hz/60Hz)またはAC200V(50Hz/60Hz)
消費電力 50W以下(緊急遮断弁の消費電力を除く)
バックアップ電源 UPS(バッテリー内蔵) ※1
バックアップ時間 3時間
保護回路 漏電ブレーカー(定格電流 15A、感度電流 15mA)内臓
サーキットプロテクター:緊急遮断弁 1台につき1つ搭載
サーマルプロテクタ:緊急遮断弁に内蔵
キャビネット 形状 水切り防水形
外形 552H 505W 222D(屋根寸法および水抜きキャップ含む)
材質 ドア、ボディ : 鉄 1.6m
塗装 性能 : 重耐塩仕様(塗装性能の定義は盤標準化協議会の資料による)
色 : ライトベージュ 5Y7/1
ハンドル 防水平面ハンドル キーNo. N200
アース端子 国土交通省使用 M8×2連 緑頭
設置環境 屋内屋外共用 IP44   周囲温度 0~40℃、湿度 25%~85%(結露なきこと)
製品重量 32kg
*表中には標準値を記載しています。緊急遮断弁の組合わせによって、キャビネット寸法および製品重量が異なる場合があります。
*1)UPS(バッテリ内蔵)は交換が必要です。バッテリ交換時期:約3年
