業界初！水位制御機能と緊急遮断弁制御機能を備えたハイブリット盤
特長
地震発生時に自動閉止して飲料水を確保
受水槽や高置水槽に取り付けた緊急遮断弁を地震発生時に自動的に閉止。
災害時には1人あたり20リットル必要と言われる飲用水を確保します。
災害時には1人あたり20リットル必要と言われる飲用水を確保します。
水位センサだから水位の設定も切り替えも簡単
水位センサが受水槽内の水位変化を連続に検知し、設定に応じて電磁弁を開閉。受水槽内の貯水量を適切に維持します。
高・中・低水位の3種類をプリセット。水位を簡単に切り替えることができ、残留塩素濃度の確保に効果的です。
高・中・低水位の3種類をプリセット。水位を簡単に切り替えることができ、残留塩素濃度の確保に効果的です。
タッチパネルでラクラク設定・操作
運転水位の切り替えや給水の開始・停止、ポンプ停止などをタッチパネルで簡単に設定・操作できます。
満水・減水・故障をブザーでお知らせ
満水警報、減水警報、故障通知をブザーと画面の色でお知らせします。ブザー鳴動時間設定機能付き。警報は外部出力できます。
仕様
キャビネット
| 項目 | 仕様 |
|---|---|
| タッチパネル表示 | ３インチモノクロ画面、２色バックライト、240×96ドット 現在水位(ｍｍ、ｍ3、％ 表示)、運転水位、警報表示、有効容量表示、水位表示（バーグラフ表示）、ログ（動作、操作、警報、電磁弁作動回数） |
| 表示灯 | 電源状態（電源ON／電源OFF／UPSバックアップ運転） 感震器作動状態、緊急遮断弁閉止状態 |
| 運転水位設定 | 高・中・低運転水位（3種類） 満水・減水警報水位、電磁弁開閉水位、ポンプ停止およびポンプ復帰水位を設定可 |
| 運転切替 | 電 磁 弁：交互・1号・2号・同時 水位センサ：交互・1号・2号 |
| タイマ | 6種類の簡単タイマ（水位切替時刻設定） |
| 警報 | 満水警報、減水警報、ポンプ停止、ポンプ復帰、故障通報、停電通報、一括警報 ポンプインターロック、地震通報 |
| 手動操作 | 電磁弁操作、電磁弁切替、センサ切替、運転水位切替 感震器リセット、遮断弁操作 |
| 電源 | AC100VまたはAC200V(50/60Hz) 入力電源のノイズフィルタ搭載 |
| バックアップ電源 | UPS（バッテリ内蔵） |
| バックアップ時間 | 3時間 |
| 消費電力 | 50W以下 |
| 設置環境 | 屋内・屋外共用 周囲温度0～40℃ 湿度25％～85％（結露なきこと） |
| 制御範囲 | 0～5m |
| 外部出力 | 無電圧接点：満水警報、減水警報、ポンプ復帰、ポンプ停止、一括警報、故障通報、停電通報、地震通報、ポンプインターロック 有電圧接点：電磁弁制御 (電源電圧と同じ)、緊急遮断弁操作 |
| 外形 | 652H 505W 222D （屋根寸法および水抜きキャップ含む） |
| 製品重量 | 35kg |
| 材質/塗装 | ドア、ボディ：鉄製 1.6mm / ライトベージュ 5Y7/1 |
| ハンドル | 防水平面ハンドル （キーNo.N200） |
| 保護等級 | IP44 |
| アース端子 | 国土交通省仕様 M8×2連 緑頭 |
設置例

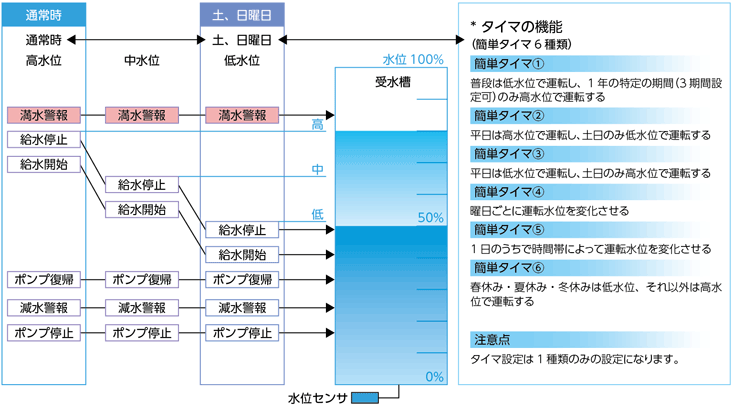

高水位、中水位、低水位の３種類のプリセットとタイマ
高水位、中水位、低水位の３つのプリセット位置を持ちます。
タイマによるタイマ運転、 曜日指定または期間指定により、 高水位、中水位、低水位の自動切換えができます。
高水位、中水位、低水位の３つのプリセット位置を持ちます。
タイマによるタイマ運転、 曜日指定または期間指定により、 高水位、中水位、低水位の自動切換えができます。
制御盤各種機能比較表
