既存給水設備の機能アップに最適。受水槽の水位設定が自由にできる給水システム
タッチパネル画面例
(タッチパネル画面例)

特長

水位センサで設定された貯水量を維持
水位センサが受水槽内の水位変化を連続的に検知し、設定に応じて電磁弁を開閉。受水槽内の貯水量を適切に維持します。

受水槽の水位の切り替えが簡単
高水位と低水位の2種類をプリセット。水の使用量に合わせて水位を簡単に切り替えることができるので、残留塩素濃度の確保に効果的です。

タッチパネルでラクラク設定・操作
運転水位の切り替えや給水の開始・停止、ポンプ停止などをタッチパネルで簡単に設定・操作できます。

満水・減水・故障をブザーでお知らせ
満水警報、減水警報、故障通知をブザーでお知らせします。ブザー鳴動時間設定機能付き。警報は外部出力できます。
仕様

項目 仕様
タッチパネル表示
3インチモノクロ画面、2色バックライト、240×96ドット、
現在水位(mm表示)、運転水位、警報表示、ログ(動作、操作、警報)
警報
満水警報、減水警報、故障通報
手動操作
電磁弁操作、電磁弁切替、センサ切替、運転水位切替
運転水位選択
高、低運転水位(2種類)
電源
AC100 ~ 240V (50/60Hz)、入力電源のノイズフィルタ搭載
消費電力
20W以下
設置環境
屋内・屋外共用 周囲温度0~50℃ 湿度25%~85%
制御範囲
0~5m
外部出力
無電圧接点:満水警報、減水警報、ポンプ停止、故障通報、
有電圧接点:電磁弁制御(電源電圧と同じ)
キャビネット
外形
352H 305W 142D (屋根寸法および水抜きキャップ含む)
製品重量
9kg
材質/塗装
ドア、ボディ:鉄製 1.6mm / ライトベージュ 5Y7/1
ハンドル
防水平面ハンドル (キーNo.N200)
保護等級
IP44
アース端子
国土交通省仕様 M8×2連 緑頭
設置例

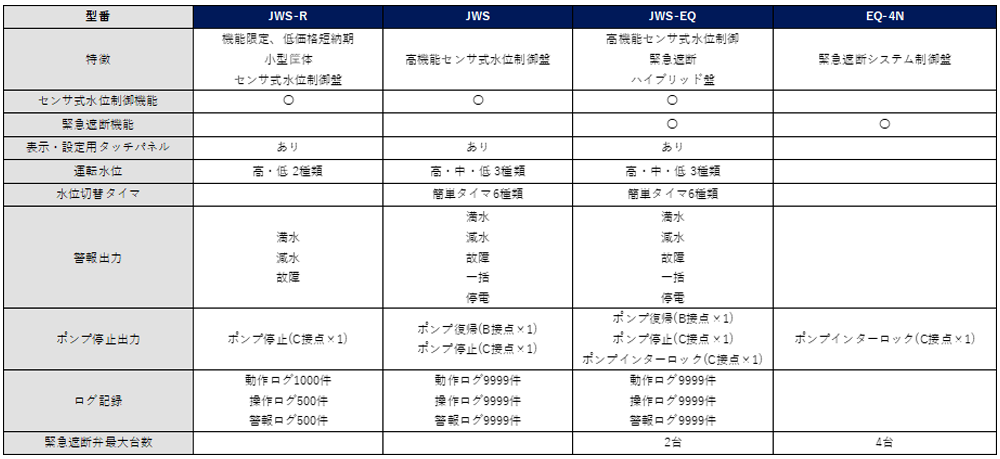

制御盤各種機能比較表
