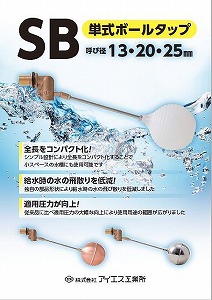

オーソドックスな単式ボールタップSBシリーズ!
材料表
部品名 | 材質(記号) | 備考 |
---|---|---|
1 本体 | CAC902 | |
2 バルブ | CAC902 | |
3 レバー | CAC902/SCS14 | SB13・20:CAC902 SB25:SCS14 |
4 シートパッキン | NBR | 耐熱用は、フッ素ゴム |
5 ロッド | SUS304 | M6(SB 25はM8) |
6 取付金具 | 鉛レス黄銅棒 | |
7 浮玉 | ポリエチレン | 他にC1220P、SUS304 耐熱用は、SUS304 |
8 十字穴付き なべ小ねじ |
SUS304 | |
9 締付パッキン | NBR | 耐熱用は、シリコンゴム or フッ素ゴム |
10 締付ナット | CAC406 | |
11 六角ナット | SUS304 |

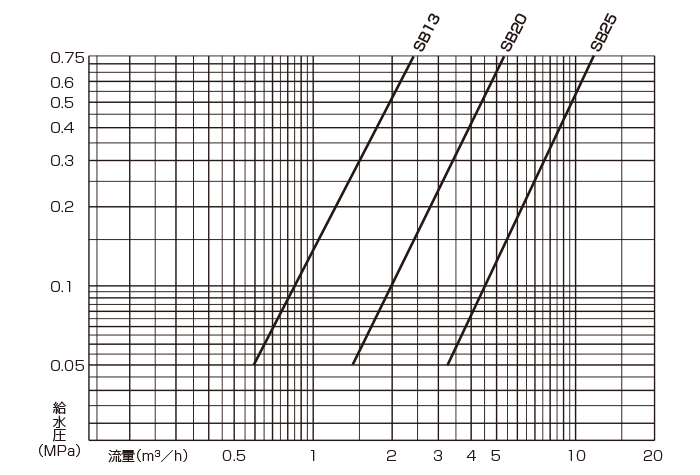

寸法表 (単位:mm)
※ H1・H2は、静水圧 0.3MPa時の数値です。
※ Bは、ポリ浮玉の寸法です。
※ PJは、給水栓取付ねじを表します。
型番\記号 | d | L | H1 | H2 | A | B |
---|---|---|---|---|---|---|
SB 13 | PJ1/2 | 340±10 | 60±10 | 99±10 | 170 | Φ90 |
SB 20 | PJ3/4 | 430±10 | 85±10 | 135±10 | 200 | Φ118 |
SB 25 | PJ1 | 510±10 | 115±10 | 173±10 | 240 | Φ153 |
※ Bは、ポリ浮玉の寸法です。
※ PJは、給水栓取付ねじを表します。

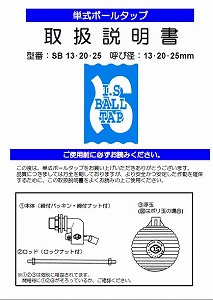

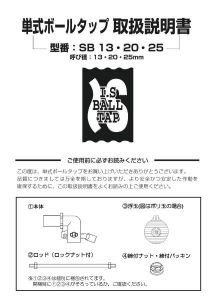

SB13P(ポリエチレン玉仕様) | 組立図(PDF) | 外観図(PDF) | 外観図(DXF) |
---|---|---|---|
SB13C(銅玉仕様) | 組立図(PDF) |
外観図(PDF)
SB13P(ポリエチレン玉仕様)と共通
|
外観図(DXF)
SB13P(ポリエチレン玉仕様)と共通
|
SB13S(ステンレス玉仕様) | 組立図(PDF) |
外観図(PDF)
SB13P(ポリエチレン玉仕様)と共通
|
外観図(DXF)
SB13P(ポリエチレン玉仕様)と共通
|
SB13-T(ステンレス玉仕様耐熱型) | 組立図(PDF) |
外観図(PDF)
SB13P(ポリエチレン玉仕様)と共通
|
外観図(DXF)
SB13P(ポリエチレン玉仕様)と共通
|
SB20P(ポリエチレン玉仕様) | 組立図(PDF) | 外観図(PDF) | 外観図(DXF) |
SB20C(銅玉仕様) | 組立図(PDF) |
外観図(PDF)
SB20P(ポリエチレン玉仕様)と共通
|
外観図(DXF)
SB20P(ポリエチレン玉仕様)と共通
|
SB20S(ステンレス玉仕様) | 組立図(PDF) |
外観図(PDF)
SB20(ポリエチレン玉仕様)と共通
|
外観図(DXF)
SB20(ポリエチレン玉仕様)と共通
|
SB20-T(ステンレス玉仕様耐熱型) | 組立図(PDF) |
外観図(PDF)
SB20P(ポリエチレン玉仕様)と共通
|
外観図(DXF)
SB20P(ポリエチレン玉仕様)と共通
|
SB25P(ポリエチレン玉仕様) | 組立図(PDF) | 外観図(PDF) | 外観図(DXF) |
SB25C(銅玉仕様) | 組立図(PDF) |
外観図(PDF)
SB25P(ポリエチレン玉仕様)と共通
|
外観図(DXF)
SB25P(ポリエチレン玉仕様)と共通
|
SB25S(ステンレス玉仕様) | 組立図(PDF) |
外観図(PDF)
SB25(ポリエチレン玉仕様)と共通
|
外観図(DXF)
SB25(ポリエチレン玉仕様)と共通
|
SB25-T(ステンレス玉仕様耐熱型) | 組立図(PDF) |
外観図(PDF)
SB25P(ポリエチレン玉仕様)と共通
|
外観図(DXF)
SB25P(ポリエチレン玉仕様)と共通
|
