F号ボールタップ®は日本で初めて開発・販売された定水位弁です。製品改良を重ね、昭和17年の発売以来、日本の水道給水に貢献しています。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。
構成例（１） サブマリンフロート式パイロットバルブによる水位制御
「サブマリンフロート式パイロットバルブ」は、定水位弁の給水開始・停止水位を任意に設定でき、様々な使用環境で汎用的に使用できるパイロットバルブです。給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。
構成例（２） センサ式水位制御（JWS：ジャスト給水システム）
水位センサで、受水槽内の水位を読み取り、読み取った水位に基づいた電子制御により、給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰出力等を行なうシステムです。
各種水位（給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰）はタッチパネル上でmm単位で確認および設定ができ、水位設定の変更・調整等が柔軟に行なえます。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。
構成例（１） サブマリンフロート式パイロットバルブによる水位制御
「サブマリンフロート式パイロットバルブ」は、定水位弁の給水開始・停止水位を任意に設定でき、様々な使用環境で汎用的に使用できるパイロットバルブです。給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。
構成例（２） センサ式水位制御（JWS：ジャスト給水システム）
水位センサで、受水槽内の水位を読み取り、読み取った水位に基づいた電子制御により、給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰出力等を行なうシステムです。
各種水位（給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰）はタッチパネル上でmm単位で確認および設定ができ、水位設定の変更・調整等が柔軟に行なえます。
構成部品の特徴・仕様（各製品の仕様や取説等は以下をご参照ください）
F号ボールタップ®（定水位弁）
必ずパイロットバルブとセットでご使用ください
[製品全体ページを表示]
＜本体材質：青銅合金＞
・FSV25・40・50
・FSV80BC・100BC
＜本体材質：鋳鉄＞
・FSV65・80・100
・FSV125・150・200
必ずパイロットバルブとセットでご使用ください
[製品全体ページを表示]
＜本体材質：青銅合金＞
・FSV25・40・50
・FSV80BC・100BC
＜本体材質：鋳鉄＞
・FSV65・80・100
・FSV125・150・200
パイロットバルブ
必ず定水位弁とセットでご使用ください
＜機械式水位制御・汎用型＞
・サブマリンフロート式PVSFN-X
＜単式＞
・パイロットバルブPV
【販売終了】
以下の製品は販売終了しました。後継品はPVSFN-Xシリーズです。
・サブマリンフロート式PVSFN
・サブマリンフロート式PVSF・PVSFL
・水位差型PVHLW・PVLHL
必ず定水位弁とセットでご使用ください
＜機械式水位制御・汎用型＞
・サブマリンフロート式PVSFN-X
＜単式＞
・パイロットバルブPV
【販売終了】
以下の製品は販売終了しました。後継品はPVSFN-Xシリーズです。
・サブマリンフロート式PVSFN
・サブマリンフロート式PVSF・PVSFL
・水位差型PVHLW・PVLHL
センサ式水位制御
水位センサで水槽水位を取得、タッチパネルで水位を簡単設定
＜緊急遮断機能付きハイブリッド盤＞
・ジャスト給水システムJWS-EQ
＜水位制御盤＞
・ジャスト給水システムJWS
＜水位制御(機能限定版)＞
・ジャスト給水システムJWS-R
(JWSの機能を限定して約30%の低価格化を実現)
水位センサで水槽水位を取得、タッチパネルで水位を簡単設定
＜緊急遮断機能付きハイブリッド盤＞
・ジャスト給水システムJWS-EQ
＜水位制御盤＞
・ジャスト給水システムJWS
＜水位制御(機能限定版)＞
・ジャスト給水システムJWS-R
(JWSの機能を限定して約30%の低価格化を実現)
地震発生時に受水槽内に水を確保
＜緊急遮断弁制御盤＞
・ジャスト緊急遮断システムEQ-4N
＜緊急遮断弁制御盤＞
・ジャスト緊急遮断システムEQ-4N

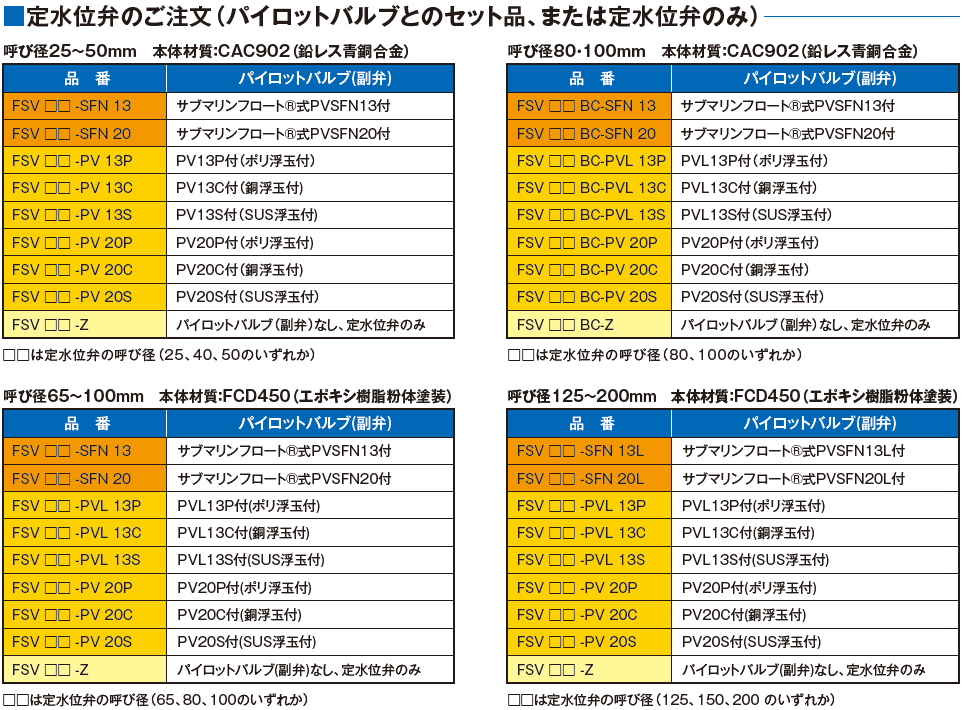

F号ボールタップ定水位弁の仕様
日本水道協会認証品
形式 ：ストレート型
形式 ：ストレート型
適用圧力：0.05～0.75MPa
適用流体：上水道水
使用温度：常温 (20℃±15)
本体材質：CAC902（鉛レス青銅合金）または FCD450 （エポキシ樹脂粉体塗装）
製品ごとの詳細な寸法形状、本体材質、流量表等は製品ごとのページをご参照ください。
本体材質：CAC902（鉛レス青銅合金）または FCD450 （エポキシ樹脂粉体塗装）
製品ごとの詳細な寸法形状、本体材質、流量表等は製品ごとのページをご参照ください。

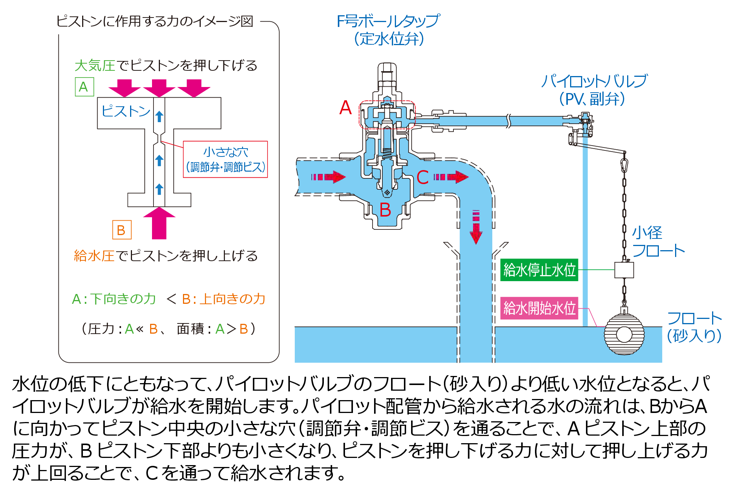

F号ボールタップの作動原理
水が出るとき
水が止まるとき
F号ボールタップは原則として、次のように配管してください。
配管時の注意点
F号ボールタップ（定水位弁）流量調整方法
F号ボールタップは給水量が不足していると、止水しない場合があります。
その時は、動画や取扱説明書に従って、流量調整を行ってください。
パイロットバルブの選定

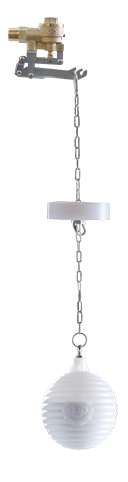

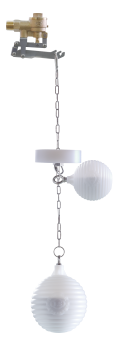

サブマリンフロート式パイロットバルブ(型番：PVSFN13X, PVSFN20X)
定水位弁の給水開始・停止水位を任意に設定でき、様々な使用環境で汎用的に使用できるパイロットバルブです。
径フロートが給水停止水位に、フロート(砂入り)が給水開始水位にそれぞれ対応しており、それぞれの位置を工具不要で任意に設定できます。
給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。
径フロートが給水停止水位に、フロート(砂入り)が給水開始水位にそれぞれ対応しており、それぞれの位置を工具不要で任意に設定できます。
給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。
単式パイロットバルブ（型番：PV、PVL）
電磁弁を使用している受水槽において、電磁弁止水不良時に定水位弁を止水オーバーフローを防ぐなどの目的で使用します。
注意：単式パイロットバルブは以下のような環境で使用しないでください。水位差機能がないため、「開閉作動を繰り返し作動頻度が上がる」或いは 「半開給水を行う」ことで、F号ボールタップの製品寿命を短くする要因になります。
注意：単式パイロットバルブは以下のような環境で使用しないでください。水位差機能がないため、「開閉作動を繰り返し作動頻度が上がる」或いは 「半開給水を行う」ことで、F号ボールタップの製品寿命を短くする要因になります。
- 加圧給水方式のポンプを使用している
- 2槽式などで水位の変動がある
- 給水時に受水槽の波立ちがある
- 給水量がポンプの揚水量を上回っている
