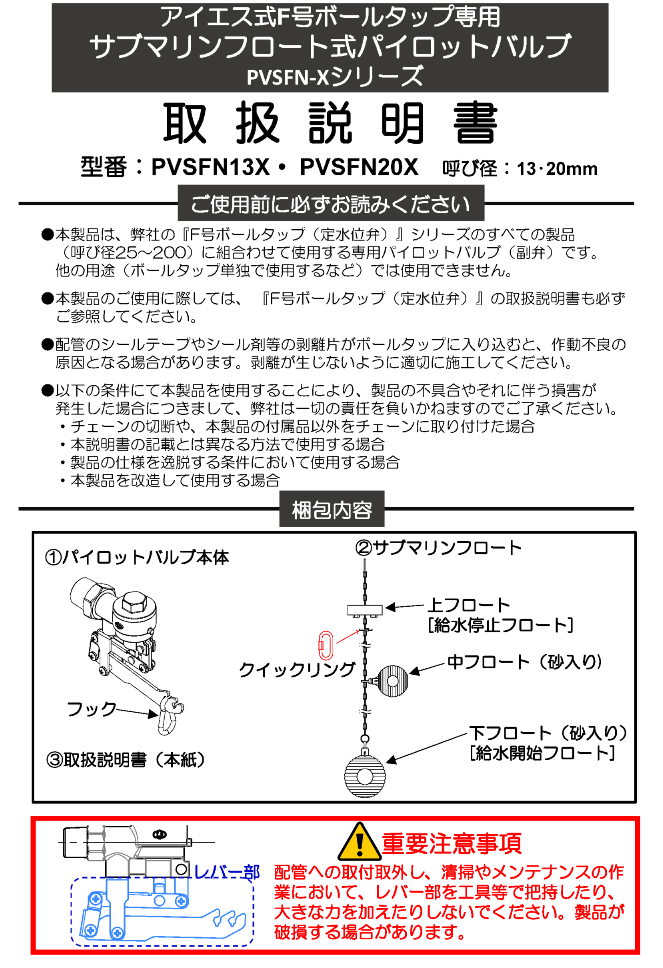

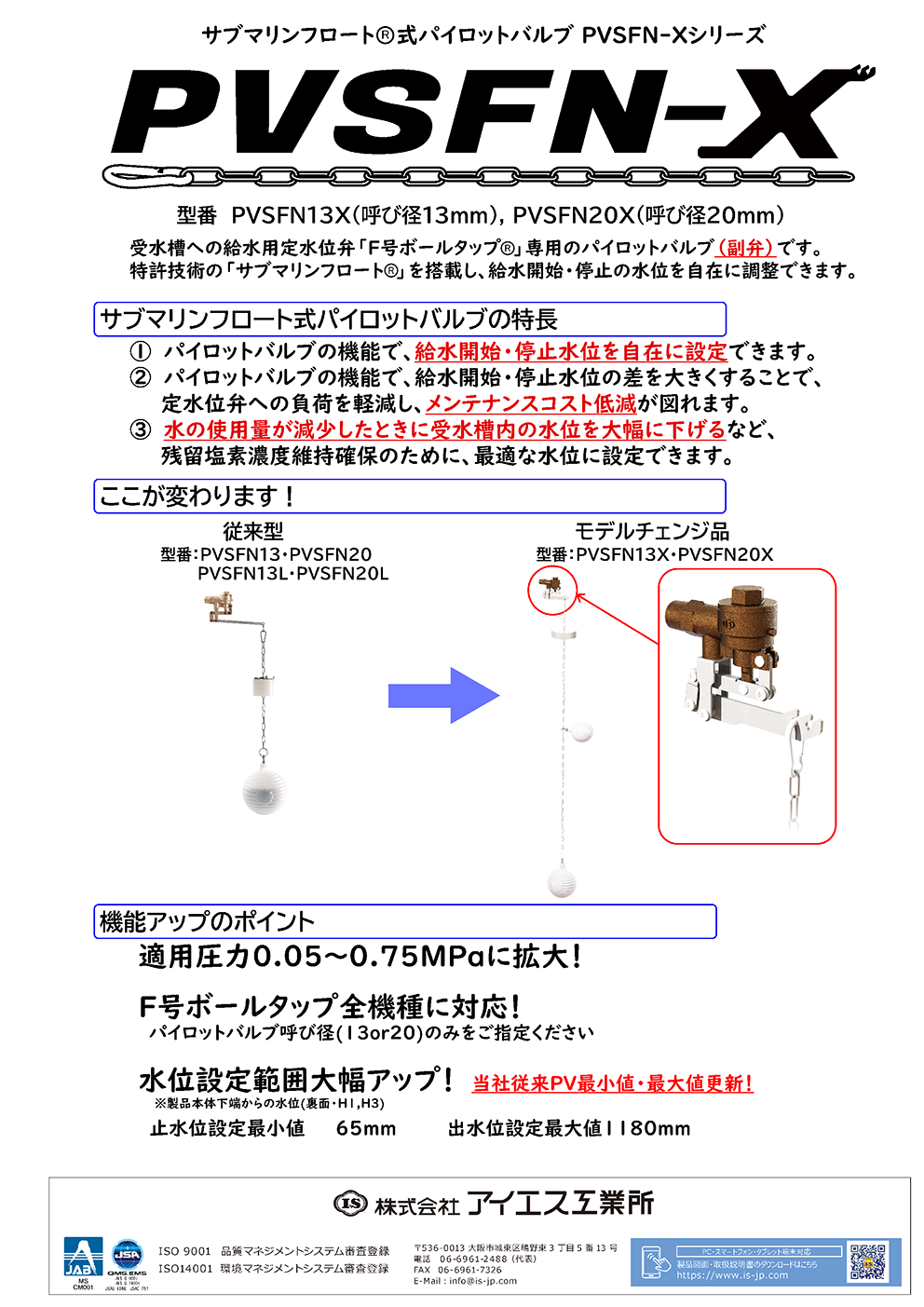

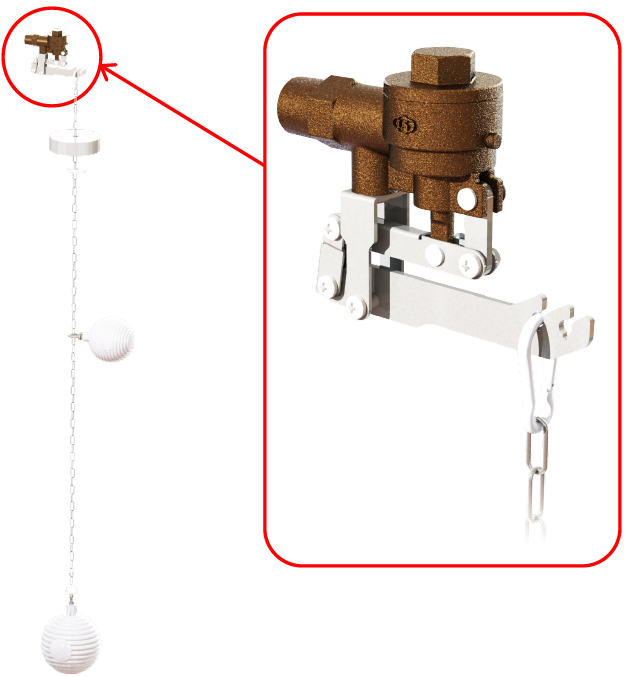

特長
給水開始水位・停止水位を工具不要で調整自在なパイロットバルブです。
本製品は、サブマリンフロート式パイロットバルブPVSFN・PVSFN-Lの後継となる製品です。
サブマリンフロート式パイロットバルブPVSFN・PVSFN-Lから、さらに適用圧力および水位設定範囲を拡大しました。
本製品は、サブマリンフロート式パイロットバルブPVSFN・PVSFN-Lの後継となる製品です。
サブマリンフロート式パイロットバルブPVSFN・PVSFN-Lから、さらに適用圧力および水位設定範囲を拡大しました。

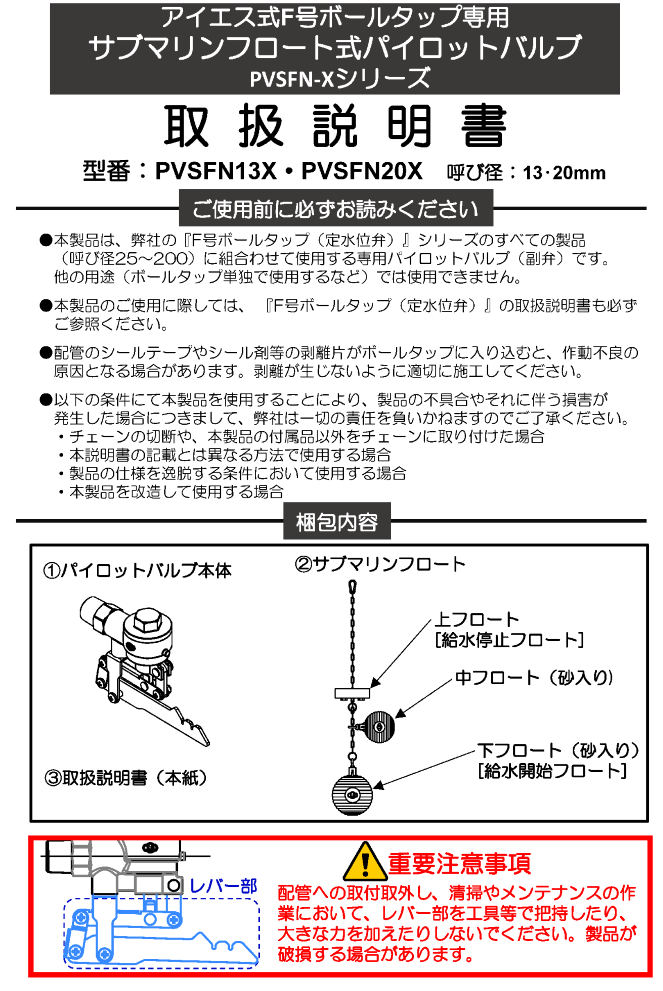

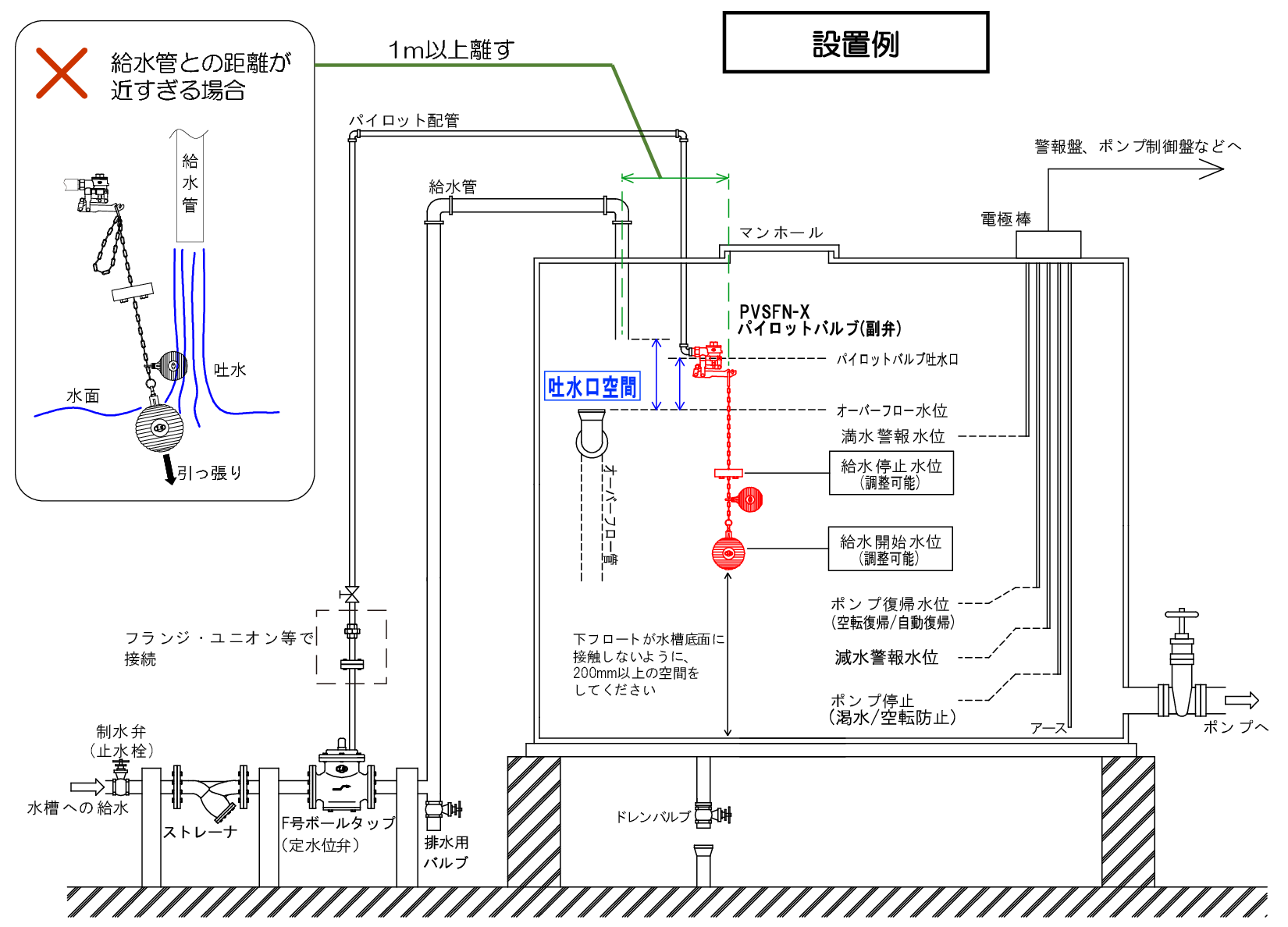

設置例
- 電極棒等により設定されている満水警報水位、減水警報水位、ポンプ停止・復帰水位との
上下関係を適切に設定し、定水位弁・パイロットバルブ等の異常を検出できるようにしてください。
（下の設置例をご参照ください。） - パイロットバルブの取付は、メンテナンスに支障の無いよう、マンホールに近い位置としてください。
- サブマリンフロートの位置は、給水管の吐水口より１ｍ以上離してください。
給水の勢いにサブマリンフロートが巻き込まれると、正常に動作しないことがあります。 - 関係法令等をご確認の上で、適切な吐水口空間を確保してください。
仕様
日本水道協会認証品 (認証登録番号：D-30)
本体材質：CAC902（鉛レス青銅合金）
適用圧力：0.05～0.75MPa (※1)
適用流体：上水道水
使用温度：常温
接続：ねじ込み式
接続：ねじ込み式
製品質量：約2.0kg
(パイロットバルブ本体とサブマリンフロートの合計質量)
対応定水位弁：F号ボールタップ定水位弁
(すべての呼び径)

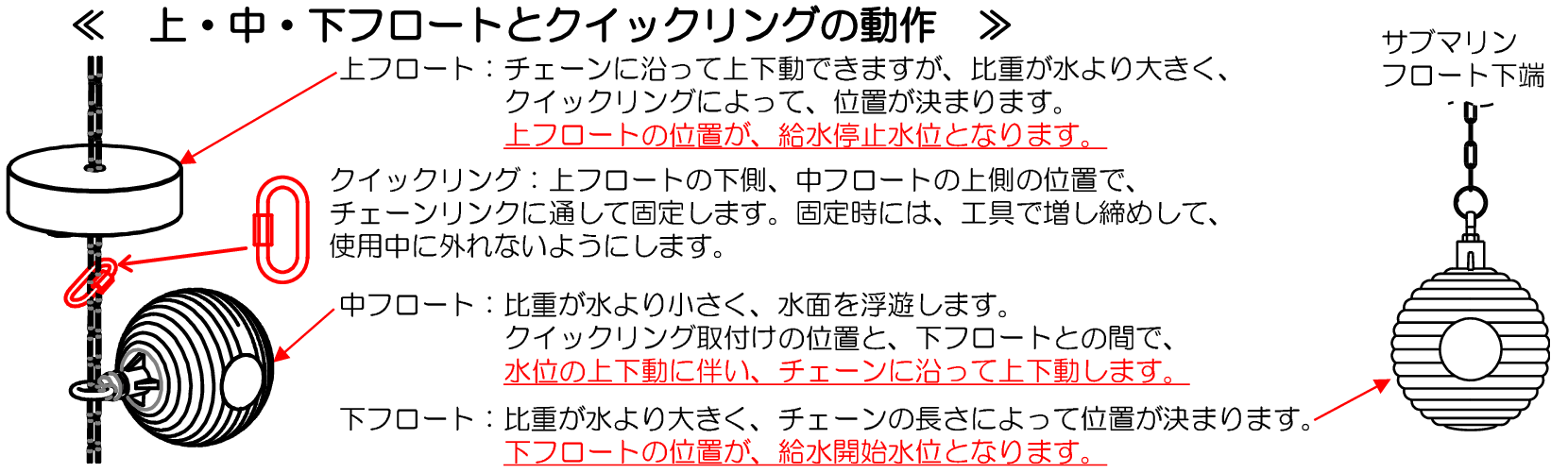

【主要部品材質】
チェーン：SUS316
上フロート：ポリプロピレン
中フロート：ポリエチレン（砂入り）
下フロート：ポリエチレン（砂入り）
※1 上フロートと下フロートの設定位置で、出水・止水の水位差を設定する場合には、給水圧力が0.1MPa以上必要です。
(パイロットバルブ本体とサブマリンフロートの合計質量)
対応定水位弁：F号ボールタップ定水位弁
(すべての呼び径)
【主要部品材質】
チェーン：SUS316
上フロート：ポリプロピレン
中フロート：ポリエチレン（砂入り）
下フロート：ポリエチレン（砂入り）
※1 上フロートと下フロートの設定位置で、出水・止水の水位差を設定する場合には、給水圧力が0.1MPa以上必要です。

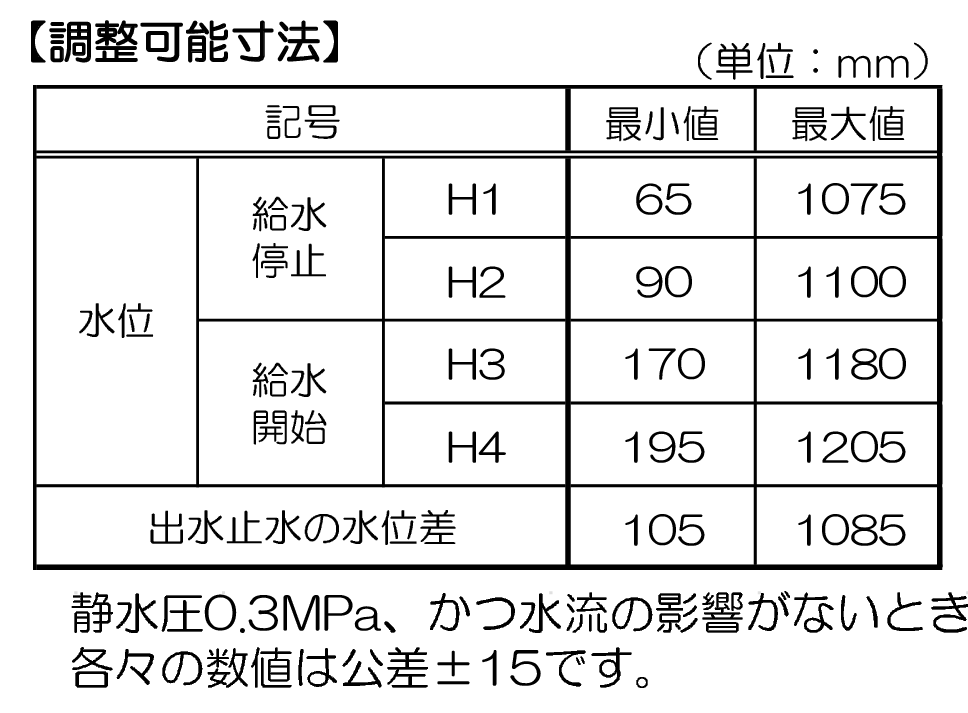

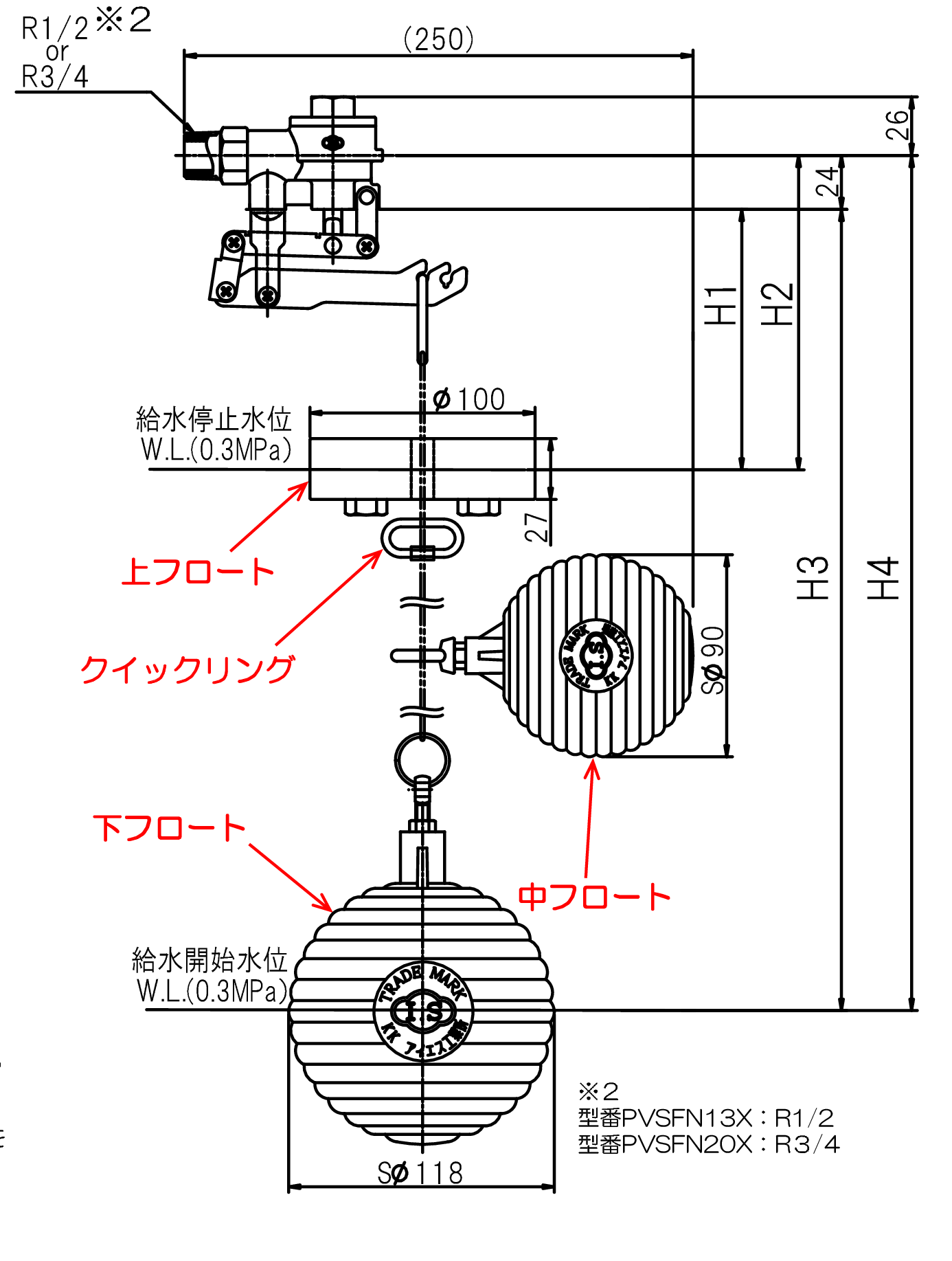

構造・寸法

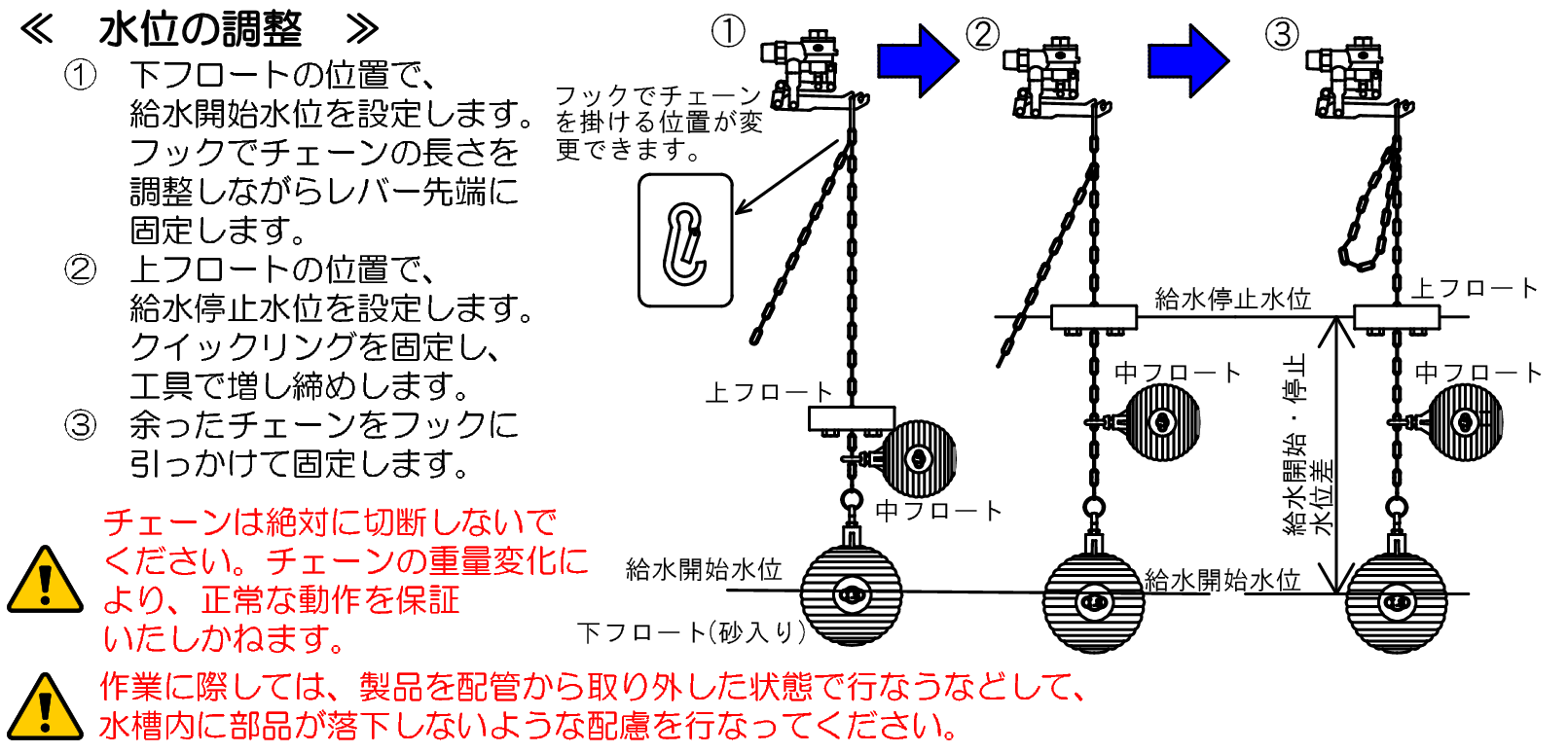

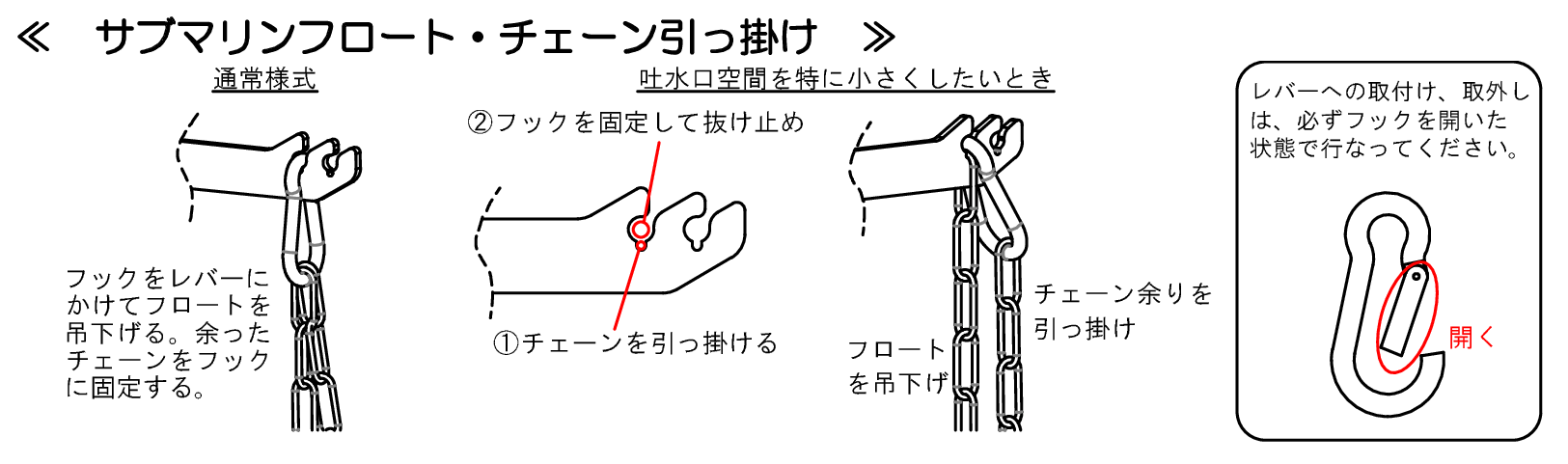

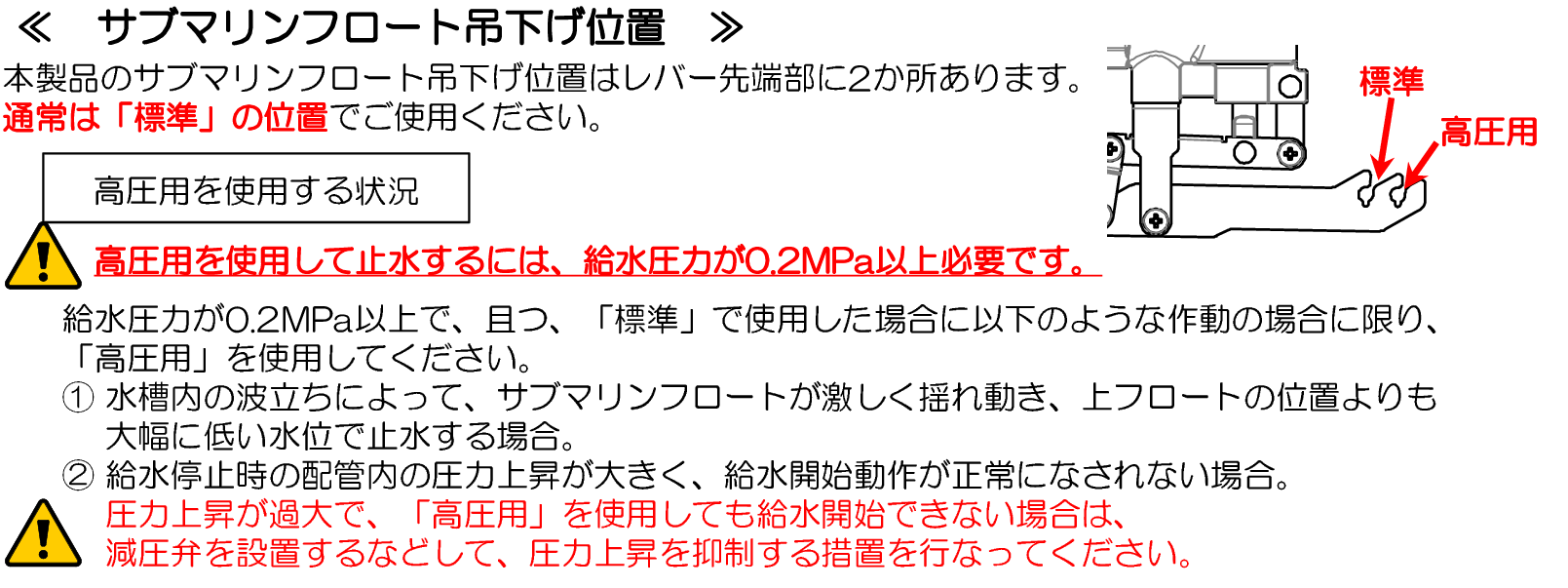

給水停止水位・給水開始水位の調整方法
製品の導入事例
F号ボールタップ®は日本で初めて開発・販売された定水位弁です。製品改良を重ね、昭和17年の発売以来、日本の水道給水に貢献しています。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。
構成例（１） サブマリンフロート式パイロットバルブによる水位制御
「サブマリンフロート式パイロットバルブ」は、定水位弁の給水開始・停止水位を任意に設定でき、様々な使用環境で汎用的に使用できるパイロットバルブです。給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。
構成例（２） センサ式水位制御（JWS：ジャスト給水システム）
水位センサで、受水槽内の水位を読み取り、読み取った水位に基づいた電子制御により、給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰出力等を行なうシステムです。
各種水位（給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰）はタッチパネル上でmm単位で確認および設定ができ、水位設定の変更・調整等が柔軟に行なえます。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。
構成例（１） サブマリンフロート式パイロットバルブによる水位制御
「サブマリンフロート式パイロットバルブ」は、定水位弁の給水開始・停止水位を任意に設定でき、様々な使用環境で汎用的に使用できるパイロットバルブです。給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。
構成例（２） センサ式水位制御（JWS：ジャスト給水システム）
水位センサで、受水槽内の水位を読み取り、読み取った水位に基づいた電子制御により、給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰出力等を行なうシステムです。
各種水位（給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰）はタッチパネル上でmm単位で確認および設定ができ、水位設定の変更・調整等が柔軟に行なえます。
