F号ボールタップには必ず専用のパイロットバルブをお使いください
F号ボールタップには、それぞれのサイズに、「PV 13」又は「PVL 13」が標準でセットされています。
また、設計や施工の仕様により、「PV20」、「水位差型 PVHLW 13・20」、「水位差型 PVLHL 13・20」、「サブマリンフロート式 PVSF 13・20」、「サブマリンフロート式 PVSFL 13・20」を選択できます。
※F号ボールタップには、必ず専用のパイロットバルブをお使いください。
本体材質：CAC902（鉛レス青銅合金）
適用圧力：0～0.75MPa
適用機種：PV 13…F25-F50
PVL13…F65-F200
PV 20…F25-F200
また、設計や施工の仕様により、「PV20」、「水位差型 PVHLW 13・20」、「水位差型 PVLHL 13・20」、「サブマリンフロート式 PVSF 13・20」、「サブマリンフロート式 PVSFL 13・20」を選択できます。
※F号ボールタップには、必ず専用のパイロットバルブをお使いください。
仕様
日本水道協会認証品 (認証登録番号：D-30)本体材質：CAC902（鉛レス青銅合金）
適用圧力：0～0.75MPa
適用機種：PV 13…F25-F50
PVL13…F65-F200
PV 20…F25-F200

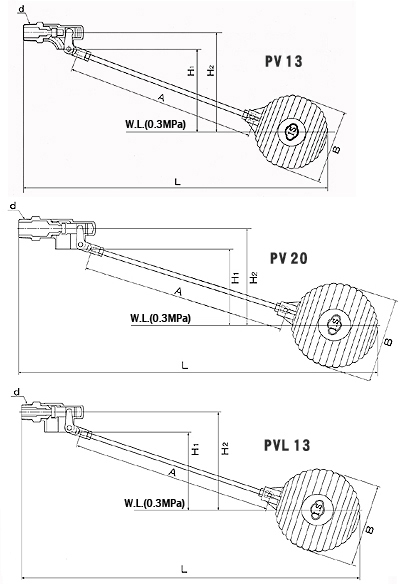

構造図
寸法表
（単位：mm）
材料表
※浮玉材質は他に、銅・ステンレス（SUS304）があります。
（単位：mm）
| 型番＼記号 | d | L | A | H1 | H2 | B | 規格 |
|---|---|---|---|---|---|---|---|
| PV13 | R1/2 | 420 | 280 | 105 | 125 | φ90 | JWWA |
| PVL13 | R1/2 | 470 | 280 | 105 | 133.5 | φ118 | JWWA |
| PV20 | R3/4 | 480 | 280 | 105 | 133.5 | φ118 | JWWA |
材料表
| 型番 | 本体 | ロッド（ナット付） | 浮玉（色） |
|---|---|---|---|
| PV13 | CAC902 | SUS304 | PE（クリア） |
| PVL13 | CAC902 | SUS304 | PE（クリア） |
| PV20 | CAC902 | SUS304 | PE（クリア） |
| ＰＶ１３Ｐ（ポリエチレン玉仕様） | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
|---|---|---|---|
| ＰＶ１３Ｃ（銅玉仕様） | 組立図（PDF) |
外観図（PDF)
ＰＶ１３（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＰＶ１３Ｐ（ポリエチレン玉仕様）と共通
|
| ＰＶ１３Ｓ（ステンレス玉仕様） | 組立図（PDF) |
外観図（PDF)
ＰＶ１３Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＰＶ１３Ｐ（ポリエチレン玉仕様）と共通
|
| ＰＶ１３－Ｔ（ステンレス玉仕様耐熱型） | 組立図（PDF) |
外観図（PDF)
ＰＶ１３Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＰＶ１３Ｐ（ポリエチレン玉仕様）と共通
|
| ＰＶ２０Ｐ（ポリエチレン玉仕様） | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| ＰＶ２０Ｃ（銅玉仕様） | 組立図（PDF) |
外観図（PDF)
ＰＶ２０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＰＶ２０Ｐ（ポリエチレン玉仕様）と共通
|
| ＰＶ２０Ｓ（ステンレス玉仕様） | 組立図（PDF) |
外観図（PDF)
ＰＶ２０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＰＶ２０Ｐ（ポリエチレン玉仕様）と共通
|
| ＰＶ２０－Ｔ（ステンレス玉仕様耐熱型） | 組立図（PDF) |
外観図（PDF)
ＰＶ２０Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＰＶ２０Ｐ（ポリエチレン玉仕様）と共通
|
| ＰＶＬ１３Ｐ（ポリエチレン玉仕様） | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| ＰＶＬ１３Ｃ（銅玉仕様） | 組立図（PDF) |
外観図（PDF)
ＰＶＬ１３Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＰＶＬ１３Ｐ（ポリエチレン玉仕様）と共通
|
| ＰＶＬ１３Ｓ（ステンレス玉仕様） | 組立図（PDF) |
外観図（PDF)
ＰＶＬ１３Ｐ（ポリエチレン玉仕様）と共通
|
外観図（DXF)
ＰＶＬ１３Ｐ（ポリエチレン玉仕様）と共通
|
