ジャスト給水システムは、受水槽等の貯水槽設備に設置し、
水位制御機能（水位センサ方式を使用して受水槽の水位を制御する機能）
および
緊急遮断機能（地震発生時に緊急遮断弁を制御して受水槽に飲用水を確保する機能）
を備えたシステムです

基幹部品である「ジャスト給水システム制御盤」と各種部品を組合わせてシステムを構築します。

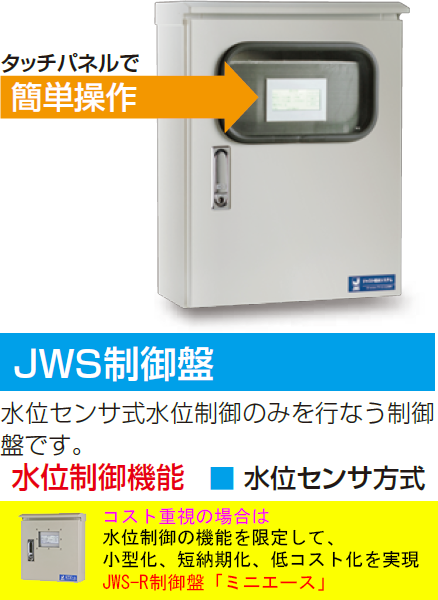

ジャスト給水システム制御盤ラインアップ

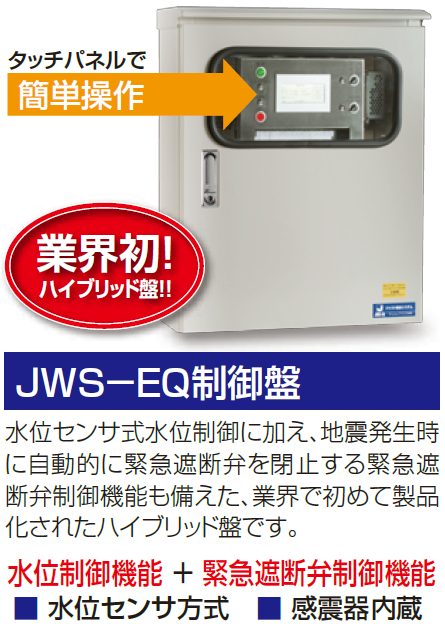

JWS-EQ

システム構成部品

わかりやすい動画の説明をご覧ください（センサ式水位制御機能）

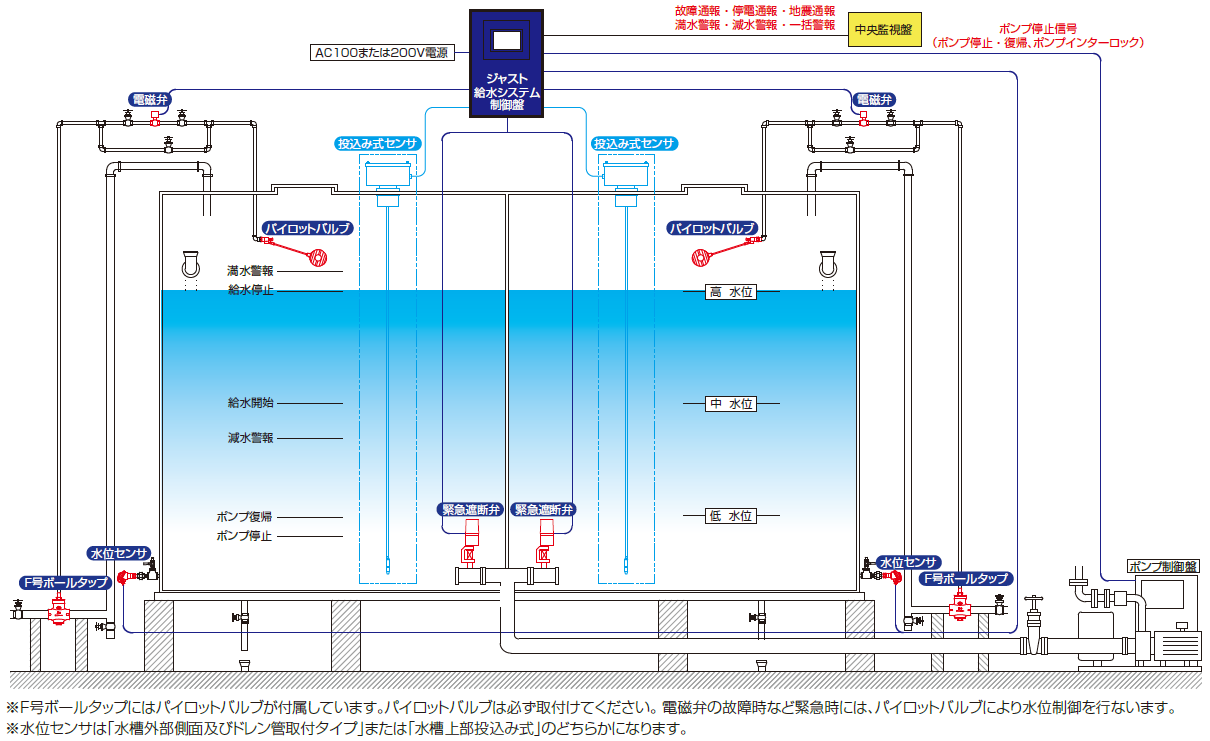

設置例（水位制御および緊急遮断弁制御の例）

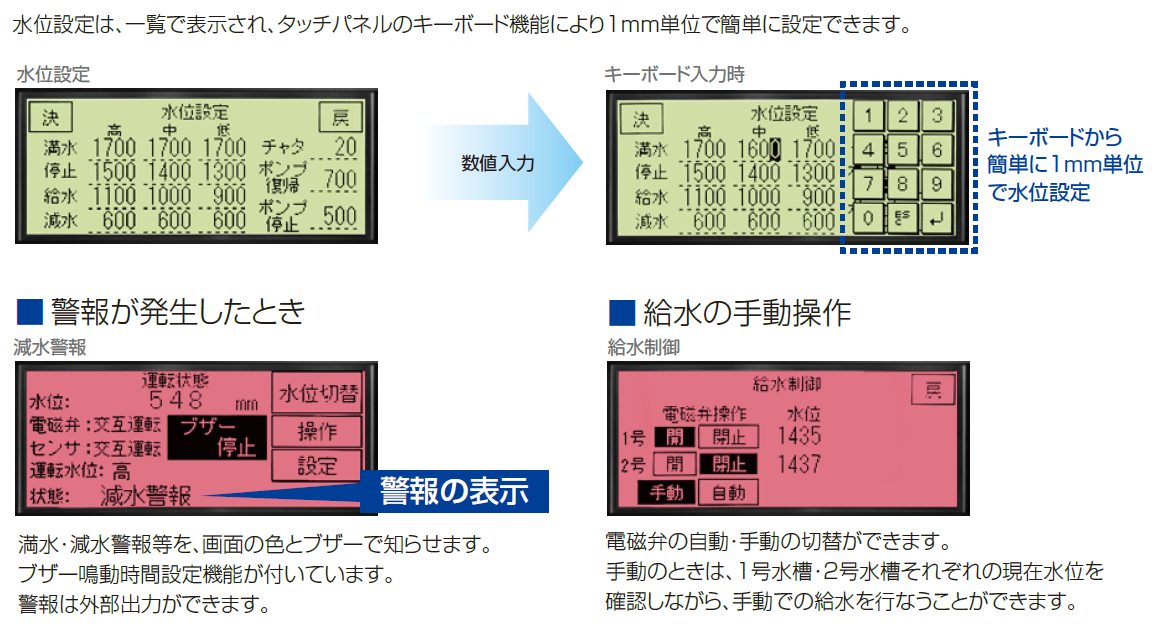

タッチパネル画面例

水位制御機能を備えた制御盤には、タッチパネルが搭載されています。

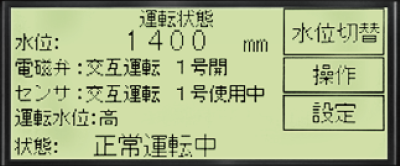

運転状態画面の例です。
現在水位、電磁弁の状態、センサの状態、運転水位（高・中・低・タイマ）、警報の有無が表示され、運転中のシステムの状態が一目で確認できます。

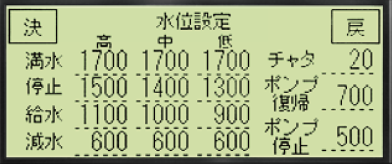

水位設定画面の例です。
高・中・低の各々の水位設定が、一覧で確認でき、タッチ操作で変更も簡単です。

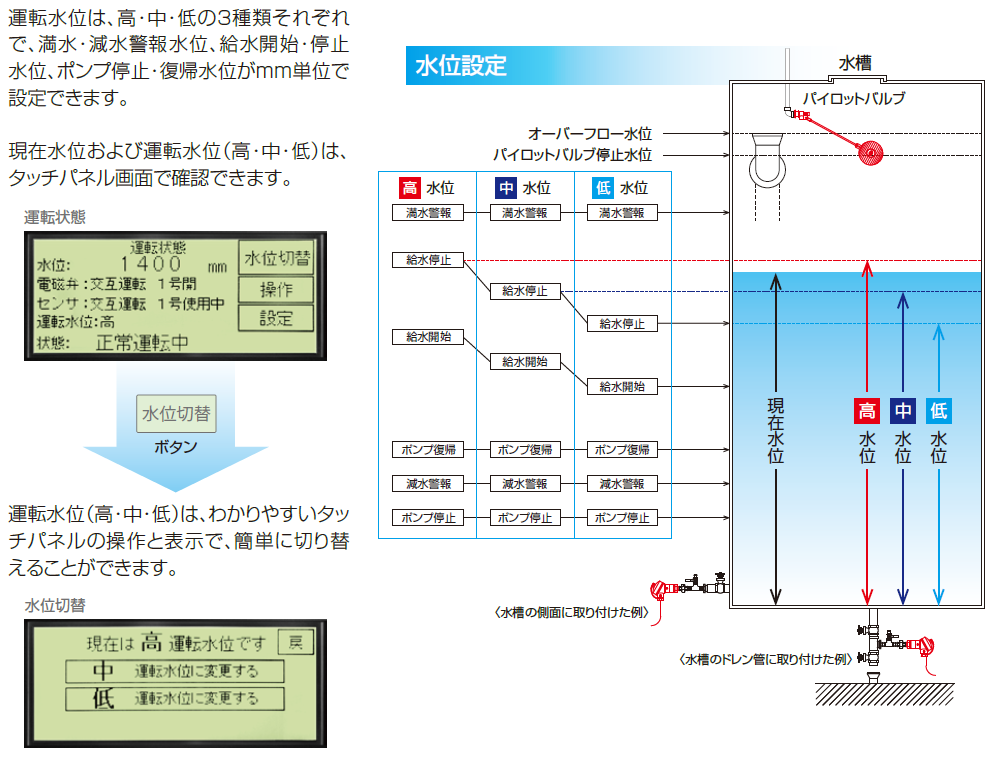

水位設定例

ジャスト給水システム用水位センサは以下の2種類から選択できます

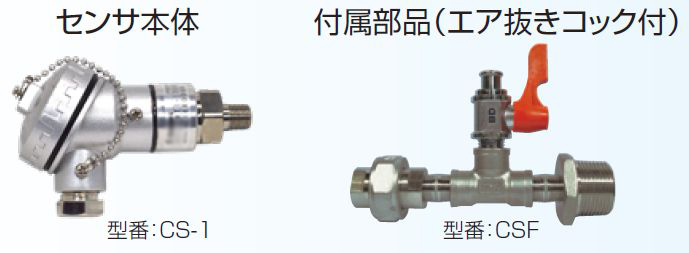

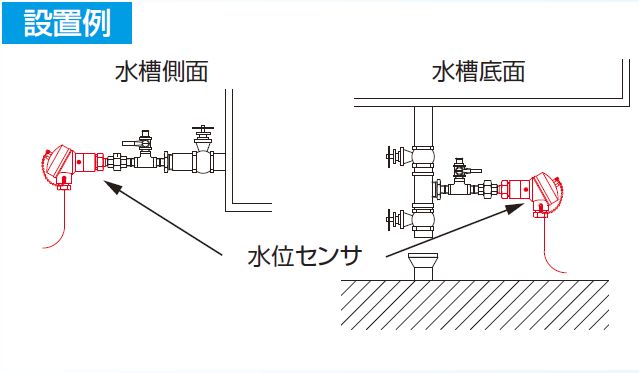

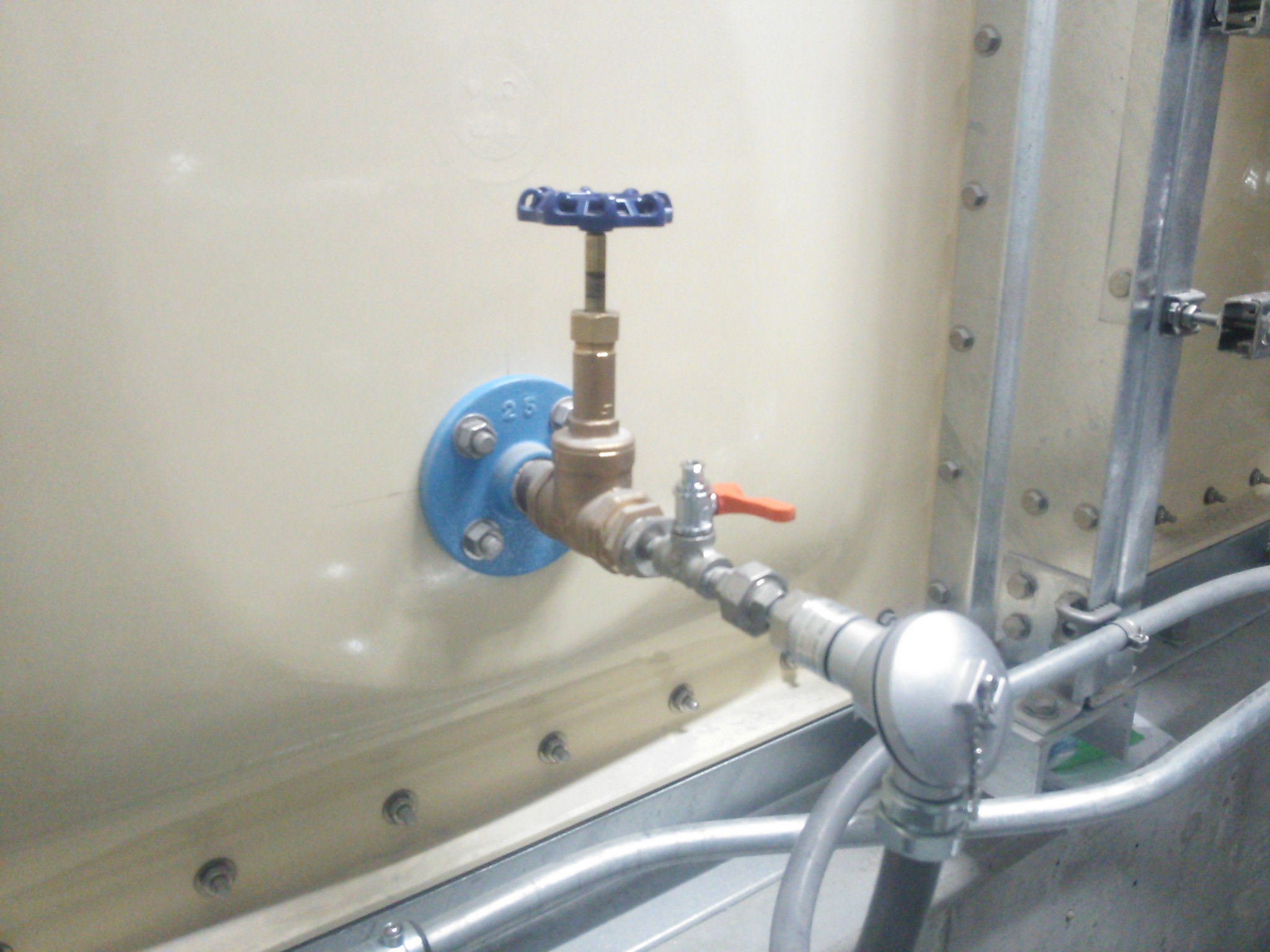

水槽外部側面及びドレン管取付タイプ（CS-1)

水槽の側面やドレン管に取付けて使用するセンサです。

※センサ故障時に交換等が可能なように、必ずセンサの前にバルブ (R3/4)を設けてください
※センサ配管内のエアを抜くため、バルブとセンサの間に、必ず付属のエア抜きコックを設けてください。

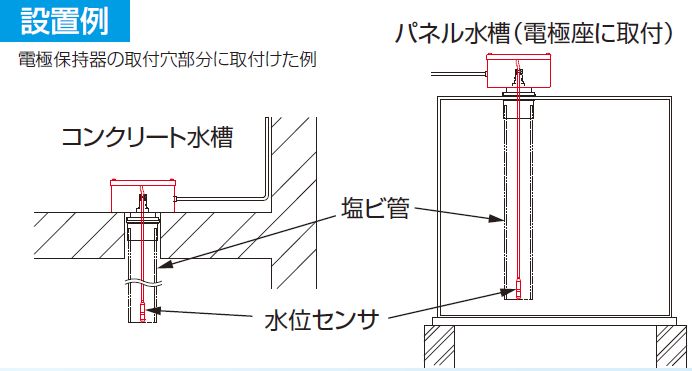

水槽上部投げ込み式（CS-3）

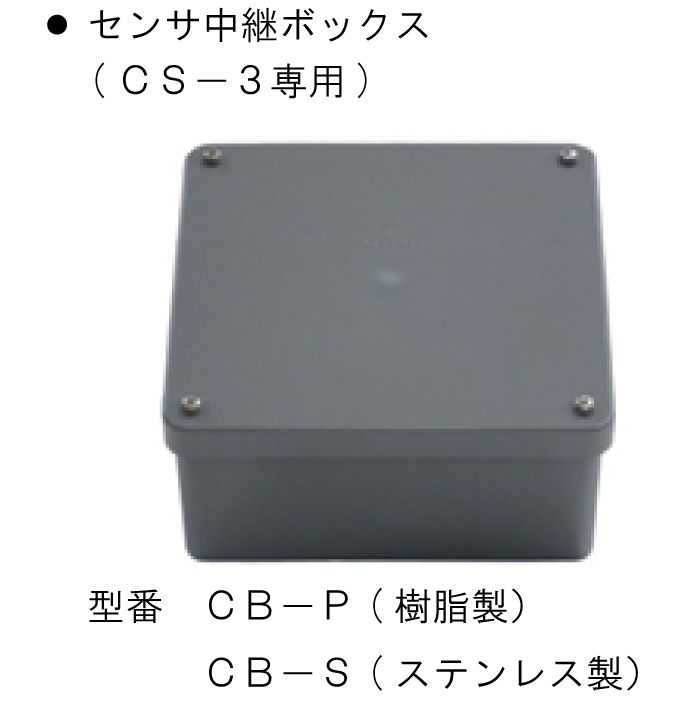

受水槽の電極保持器の取付け穴部分に中継ボックス（専用）を
使用して設置するセンサです。

コンクリート水槽への設置に適しています。

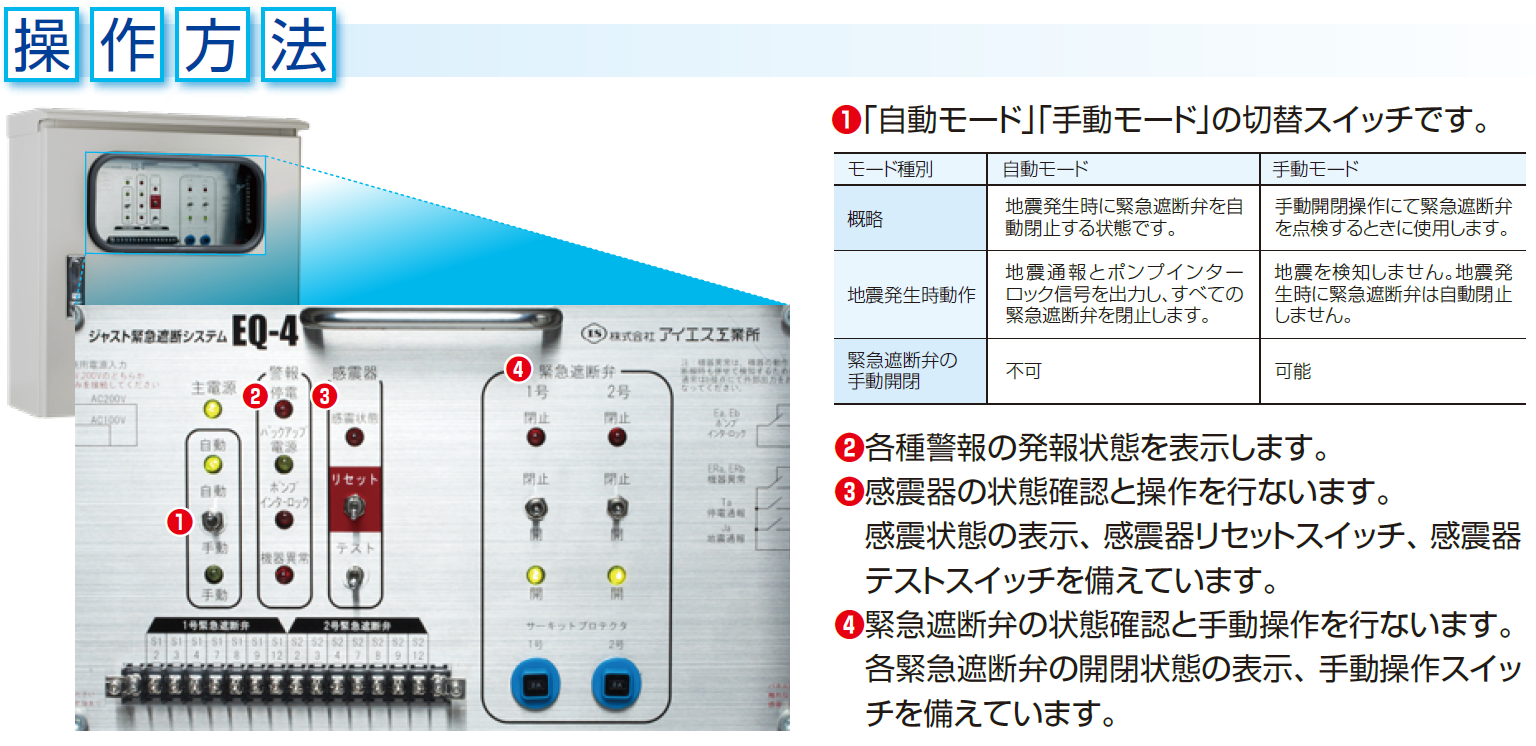

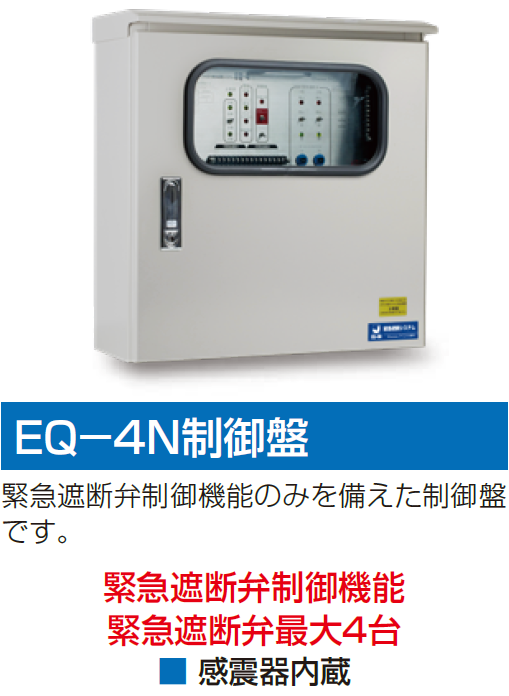

緊急遮断機能のみの制御盤およびシステムです。

地震発生時には

感震器で地震を感知し、次の動作により、受水槽に確実に飲用
水を確保します。
  • 地震通報が発報します。
  • 緊急遮断弁を閉止します。
  • ポンプインターロックにより、ポンプを停止します。

地震からの復旧時の操作

ポンプ・配管など安全確認ができたら制御盤の感震器リセット
スイッチを押します。制御盤が次のように動作します。
  • 地震通報を解除します。
  • 緊急遮断弁を開きます。
  • ポンプインターロックを解除します。

制御盤各種機能比較

　　　
型番 JWS-R JWS JWS-EQ EQ-4N
基本機能 水位制御機能(限定機能版) 水位制御機能 水位制御機能
緊急遮断機能		 緊急遮断機能
特長 水位制御の機能を限定し、JWSに比べて筐体小型化、短納期化、低価格化（約30%ダウン）を実現しました。既設制御盤の故障交換等に短期間での対応が可能です。 センサ式水位制御機能の標準版です。 センサ式水位制御機能と緊急遮断機能の両方を一つの制御盤で実現する、業界初のハイブリッド盤です。 緊急遮断機能に特化し、低価格化を実現する制御盤です。
表示・設定用タッチパネル あり あり あり なし
運転水位 高・中・低 3種類 高・中・低 3種類 高・中・低 3種類
水位切替タイマ 週間タイマ（曜日ごとの水位切替） 週間タイマ（曜日ごとの水位切替）を含む6種類のタイマ 週間タイマ（曜日ごとの水位切替）を含む6種類のタイマ
警報出力 満水警報
減水警報
故障通報		 満水警報
減水警報
故障通報
停電通報
一括警報		 満水警報
減水警報
故障通報
停電通報
一括警報		 停電通報
機器異常
ポンプ停止出力 ポンプ停止（C接点×1） ポンプ停止（C接点×1）
ポンプ復帰（B接点×1）		 ポンプ復帰（B接点×1）
ポンプ停止（C接点×1）
ポンプインターロック（C接点×1）		 ポンプインターロック（C接点×1）
ログ記録 動作ログ・操作ログ・警報ログの合計800件
個別に表示する場合は各々最大100件		 動作ログ9999件
操作ログ9999件
警報ログ9999件
電磁弁作動回数履歴24カ月		 動作ログ9999件
操作ログ9999件
警報ログ9999件
電磁弁作動回数履歴24カ月		 なし
緊急遮断弁最大台数     2台 4台
電源バックアップ用UPS     搭載 搭載
型番 JWS-R JWS JWS-EQ EQ-4N

制御システム　オプション機能の例

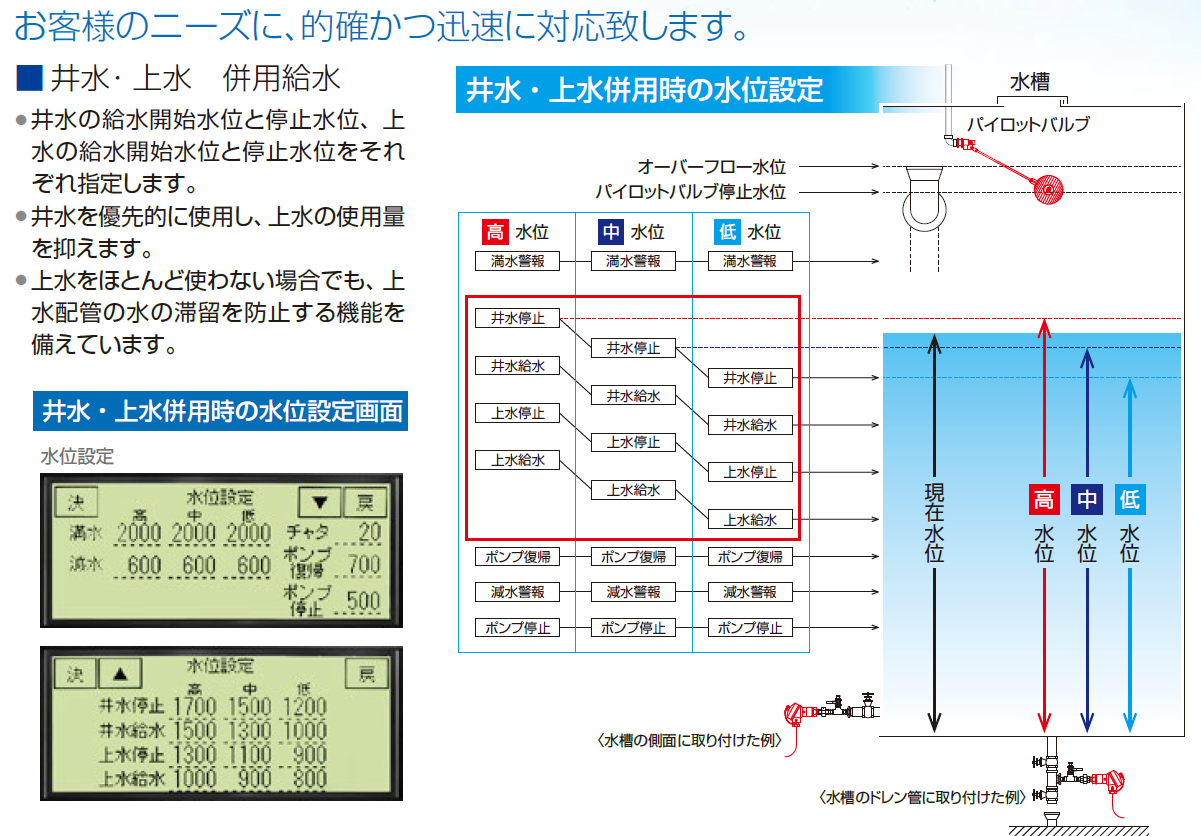

井水・上水　併用給水

他・オプション例

  • 井水・上水併用給水と緊急遮断システムの組合せ
  • 2台以上のポンプ停止の対応
  • 警報信号の増設
  • 遠隔監視用の制御盤を設置
  • etc.


新規機能の研究開発の取組

試作品機能製作例（2023年9月　管工機材総合展大阪に出展）[資料を掲載しています]

ダウンロード（カタログ・取扱説明書・図面）

図面のダウンロードには会員登録が必要です。 　会員登録はこちら

すでに登録済みの方はこちらのページでパスワードを入力してください。

製品の導入事例

[京都府][学校] 2022年9月出荷　JWSEQを導入頂きました。

[導入施設] 学校
[導入設備名] 受水槽

[千葉県][官公庁施設] 2022年7月出荷　EQ4N-2を導入頂きました。

[導入施設] 官公庁施設
[導入設備名] 受水槽

[滋賀県][公立体育施設] 2022年6月出荷　

[大阪市][民間企業の研究開発施設] 2022年6月出荷　JWS-EQを導入いただきました

[愛知県]2022年5月出荷　食品工場にJWS-EQを導入頂きました

[千葉県][学校] 2021年12月出荷　JWS(遠隔スイッチオプション付)を導入頂きました。

[導入施設] 学校
[導入設備名] 受水槽(容量50t)、雑用水槽

[兵庫県][競技場] 2022年2月出荷　JWS（遠隔オプション付）を導入いただきました

[導入施設] 競技場
[導入設備名] 受水槽（改修工事）　底面積24.5m2 x 高2m x 2槽式

[千葉県][物流施設] 2021年11月出荷 JWSを導入いただきました

[導入施設] 物流施設
[導入設備名] 受水槽

[兵庫県]兵庫県内高速道路PA内受水槽にJWSを導入いただきました

[導入施設] 高速道路PA
[導入設備名] 受水槽

[京都市][ホテル] 2019年10月出荷　JWS-Rを導入いただきました

[導入施設] ホテル
[導入設備名] 受水槽

[京都府][ホテル] 2020年09月出荷　EQ-4Nを導入いただきました

[導入施設] ホテル
[導入設備名] 受水槽

[大阪市][官公庁施設] 2021年04月出荷　EQ-4Nを導入いただきました

[導入施設] 官公庁施設
[導入設備名] 受水槽

[京都府][工場] 2021年03月出荷　JWS-EQを導入いただきました

[導入施設] 工場
[導入設備名] 受水槽

[公立病院] 2021年2月出荷　EQ-4を導入いただきました

[導入施設] 病院
[導入設備名] 受水槽（既設水槽の改修工事）

[東京23区内][高層マンション] 2020年10月出荷　JWS-EQを導入いただきました

[導入施設] 高層マンション
[導入設備名] 受水槽（新設工事）

[神奈川県][駅前再開発地区、商業ビル] 2020年3月出荷　JWS-EQを導入いただきました

[導入施設] 商業ビル
[導入設備名] 受水槽（新設工事）

[和歌山県][工場] 2019年4月出荷　JWSを導入いただきました

[導入施設] 工場
[導入設備名] 受水槽（新設工事）

[大阪市][テナントビル] 2019年9月出荷　JWS-Rを導入いただきました

[導入施設] テナントビル
[導入設備名] 受水槽（既存設備の改修工事）

[神戸市][学校] 2016年10月出荷　EQ-4-2を導入いただきました

[導入施設] 商業施設
[導入設備名] 受水槽

[大阪府堺市][集合住宅] 2013年8月出荷　EQ-4-2を導入いただきました

[導入施設] 集合住宅
[導入設備名] 受水槽

各制御盤、システムの詳細仕様について

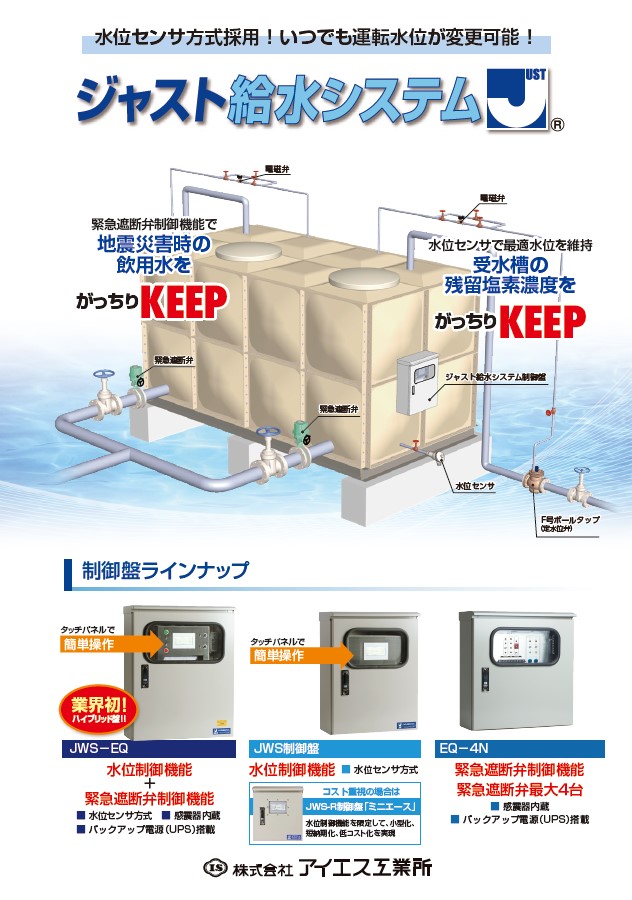

カタログに詳細を記載しています。
以下からダウンロードしてご確認ください。
F号ボールタップ®は日本で初めて開発・販売された定水位弁です。製品改良を重ね、昭和17年の発売以来、日本の水道給水に貢献しています。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。

構成例（１）　サブマリンフロート式パイロットバルブによる水位制御
「サブマリンフロート式パイロットバルブ」は、定水位弁の給水開始・停止水位を任意に設定でき、様々な使用環境で汎用的に使用できるパイロットバルブです。給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。

構成例（２）　センサ式水位制御（JWS：ジャスト給水システム）
水位センサで、受水槽内の水位を読み取り、読み取った水位に基づいた電子制御により、給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰出力等を行なうシステムです。
各種水位（給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰）はタッチパネル上でmm単位で確認および設定ができ、水位設定の変更・調整等が柔軟に行なえます。


構成部品の特徴・仕様（各製品の仕様や取説等は以下をご参照ください）

F号ボールタップ®（定水位弁）
必ずパイロットバルブとセットでご使用ください

[製品全体ページを表示]
＜本体材質：青銅合金＞
　・FSV25・40・50
　・FSV80BC・100BC
＜本体材質：鋳鉄＞
　・FSV65・80・100
　・FSV125・150・200

パイロットバルブ
必ず定水位弁とセットでご使用ください

＜機械式水位制御・汎用型＞
　・サブマリンフロート式PVSFN
＜単式＞
　・パイロットバルブPV

【販売終了】
　以下の2製品は2023/3/31で販売終了しました。後継品はPVSFNです。
　・サブマリンフロート式PVSF
　・水位差型PVHLW・PVLHL

センサ式水位制御
水位センサで水槽水位を取得、タッチパネルで水位を簡単設定

＜緊急遮断機能付きハイブリッド盤＞
　・ジャスト給水システムJWS-EQ
＜水位制御盤＞
　・ジャスト給水システムJWS
＜水位制御(機能限定版)＞
 　・ジャスト給水システムJWS-R
(JWSの機能を限定して約30%の低価格化を実現)
地震発生時に受水槽内に水を確保

　＜緊急遮断弁制御盤＞
　・ジャスト緊急遮断システムEQ-4N
