赤水の原因をシャットアウト!耐久性向上・異物混入などの故障防止に優れたF号ボールタップ 青銅製フランジ式ストレート型
定水位弁 F号ボールタップ FSV150

特長

作動安定性・操作性がさらに向上
流量調整機能の採用と、バキュームブレーカを本体に組み込みウォータハンマを解消したことにより作動安定性・操作性がさらに向上しました。
優れた耐久性
ステンレス(SCS13)製のシート部を組み込み、さらに耐久性が向上しました。
異物混入に強い
ステンレス(SUS304)製ストレーナを内蔵しており、異物の混入などによる故障を防止します。
あらゆる配管・給水状況に対応
排水コック取付口を設けておりますので、あらゆる配管・給水状況に対応できます。

仕様

日本水道協会認証品
本体材質CAC902(鉛レス青銅合金)
適用圧力0.05~0.75MPa
適用流体上水道水
使用温度常温 (20℃±15)
取付規格:フランジ式JIS 10K規格

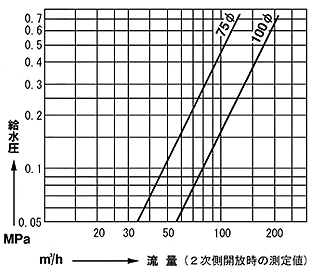

標準作動水量 (L/min)
呼び径 80mm 100mm
水量 400 700
※工事用仮設メータや定流量弁の設置等で、F号ボールタップ全開時の流量が、上表の標準作動水量を下回るとF号ボールタップが正常に作動しない事があります。
その場合は、流量調整スピンドルによる調整が必要です。

製品質量
呼び径 80mm 100mm
質量(kg) 30.0 44.0

構造図

寸法表

                                                                  (単位:mm)
型番\記号 L L1 H1 H2 φS
FSV80BC 240 127 109 212 180
FSV100BC 290 140 120 239 220

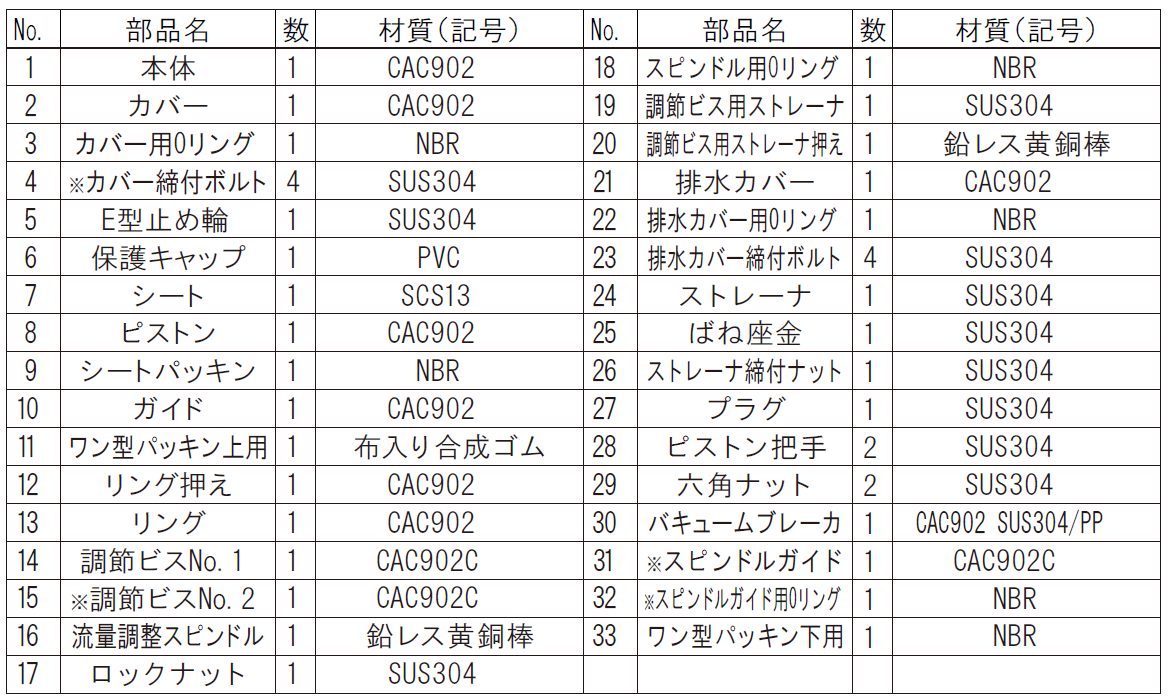

材料表
部品名 材質(記号)
 本 体 1 CAC902
 カバー 1 CAC902
カバー用Oリング 1 NBR
 *カバー締付ボルト 4 SUS304
 E型止め輪 1 SUS304
 保護キャップ 1 PVC
 シート 1 SCS13
 ピストン 1 CAC902
 シートパッキン 1 NBR
10 ガイド 1 CAC902
11 ワン型パッキン 2 皮革又は布入り合成ゴム
12 リング押さえ 1 CAC902
13 リング 1 CAC902
14 調節ビスNo.1 1 CAC903C
15 *調節ビスNo.2 1 CAC903C
16 流量調節スピンドル 1 鉛レス黄銅棒
※4. カバー締付ボルト:FSV 100BCは6本です。
※15. 調節ビスNo.2:FSV 100BCはリング押えに付いてます。
部品名 材質(記号)
17 ロックナット 1 SUS304
18 スピンドル用Oリング 1 NBR
19 調節ビス用ストレーナ 1 SUS304
20 調節ビス用ストレーナ押え 1 鉛レス黄銅棒
21 排水カバー 2 CAC902
22 排水カバー用Oリング 1 NBR
23 排水カバー締付ボルト 4 SUS304
24 ストレーナ 1 SUS304
25 ばね座金 1 SUS304
26 ストレーナ締付ボルト 1 SUS304
27 プラグ 1 SUS304
28 ピストン把手 2 SUS304
29 六角ナット 2 SUS304
30 バキュームブレーカ 1 CAC902/SUS304/PP
31 *スピンドルガイド 1 CAC903
32 *スピンドルガイド用Oリング 1 NBR
※31. スピンドルガイド:FSV 100BCのみの仕様です。
※32. スピンドルガイド用Oリング:FSV 100BCのみの仕様です。
配管時の注意点
配管時の注意点

F号ボールタップは原則として、次のように配管してください。

●主弁は、給水管途中の任意の位置(受水槽の外)の保守・点検のしやすい位置に設置し、受水槽内にはパイロットバ ルブを取付けてください。

●故障の早期発見のために、満・減水警報装置を設置し、管理室などに警報表示(ランプ・ベルなど)するよう考慮してください。

F号ボールタップはフラッシュバルブの原理を応用した給水器具(定水位弁)で、
主弁とパイロットバルブによって構成されています。

.F号ボールタップ(呼び径65mm以上)は、質量の大きな製品です。配管の支持、固定は確実に行なってください。

.当製品は、1次側と2次側およびパイロット配管の3種類の流れ方向があります。それぞれ正しい方向に取り付けてください。

.主弁には、ワン型パッキンなど消耗部品を使用しており、定期的なメンテナンスが必要です。メンテナンスは内部ピストンを取り出して行うため、作業が容易にできるよう、フランジまたはユニオンを取り付けてください。

.主弁の2次側に立ち上がり管を設ける場合、メンテナンス時に水が逆流することを防ぐため、排水用バルブを取り付けることをお勧めいたします。
.受水槽の水位は、パイロットバルブ(以下、PV)の取り付け位置により定まります。よって、受水槽の容量、所要水量、給水量を考慮して設置してください。

.電磁弁とPVを併用する場合は、バイパス配管とし、直動式通電開型の電磁弁をご使用ください。

.吐水口空間は吐水口端から越流面までの垂直距離になります。
※呼び径13mmの場合は、吐水口空間を25mm以上確保してください。その他の寸法については呼び径に定められた寸法を確保してください。

作動の仕組み(ストレート型)

水が出る時

水位の降下にともなってパイロットバルブが開くと、BよりもAの圧力が下がり、ピストン部が押しあげられ、Cを通って給水されます。
定水位弁の作動の仕組み

水が止まるとき

水位が上昇し、パイロットバルブが閉止されると、Aの圧力が大きくなり、ピストン部が徐々に降下し、止水されます。
定水位弁の作動の仕組み
