衛生的で取付簡単なＦ号ボールタップ フランジ式ストレート型 ＦＳＶシリーズ！

特長

作動安定性・操作性がさらに向上
流量調整機能の採用と、バキュームブレーカを本体に組み込みウォータハンマを解消したことにより作動安定性・操作性がさらに向上しました。
優れた耐久性
ステンレス（SCS13）製のシート部を組み込み、さらに耐久性が向上しました。
異物混入に強い
ステンレス（SUS304）製ストレーナを内蔵しており、異物の混入などによる故障を防止します。
あらゆる配管・給水状況に対応
排水コック取付口を設けておりますので、あらゆる配管・給水状況に対応できます。

本製品はパイロットバルブと組合わせて使用します。
給水開始・停止水位を調整自在なサブマリンフロート式パイロットバルブを推奨しています。

仕様

日本水道協会認証品 (認証登録番号：E-563)
本体材質 ：FCD450
本体塗装 ：エポキシ樹脂粉体塗装
適用圧力：0.05～0.75MPa
適用流体：上水道水
使用温度：常温 (20℃±15）
取付規格 ：フランジ式JIS 10K規格

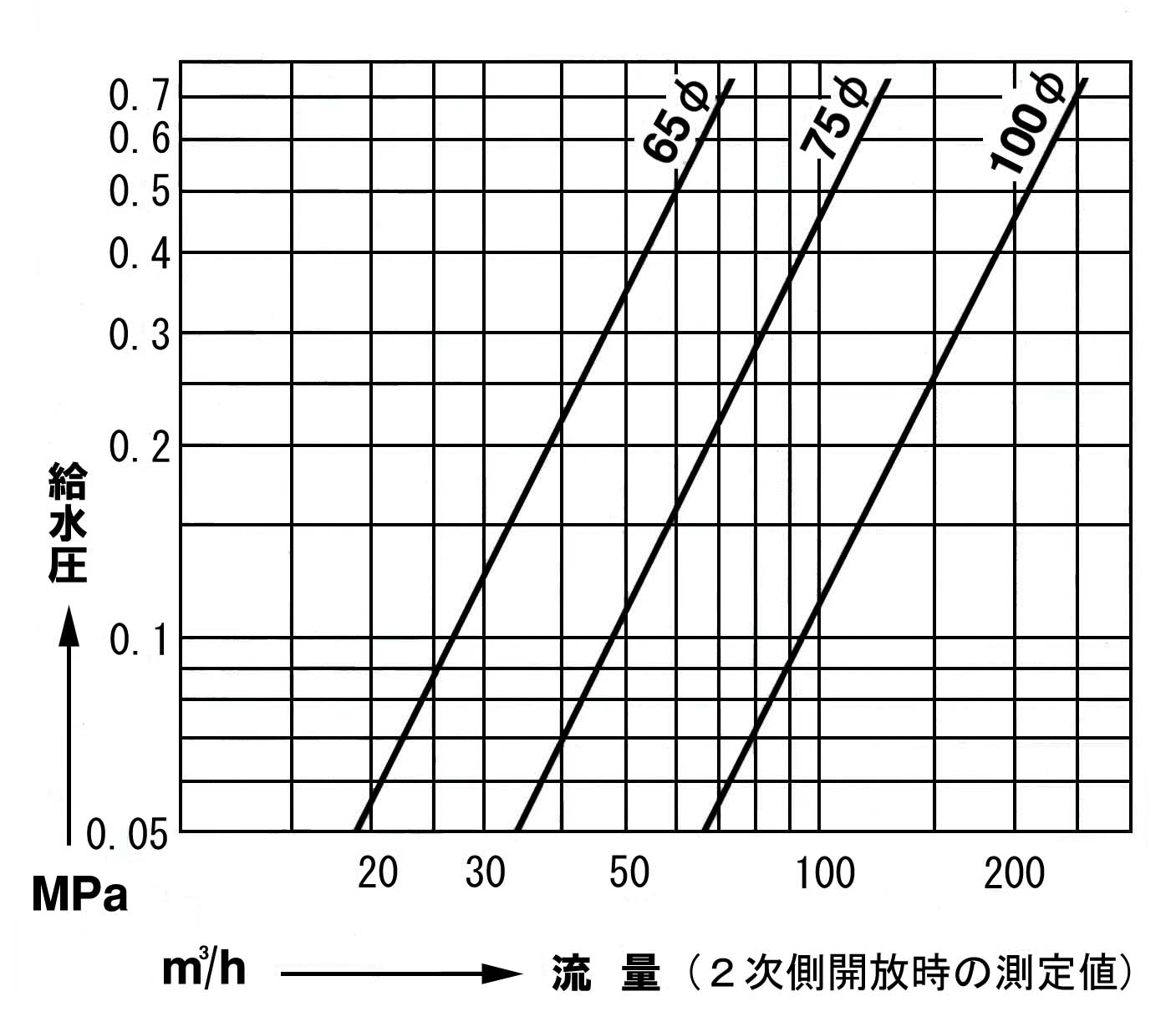

標準作動水量 （L/min）
呼び径 65mm 80mm 100mm
水量 280 400 700
工事用仮設メータや定流量弁の設置等で、F号ボールタップ全開時の流量が、上表の標準作動水量を下回るとF号ボールタップが正常に作動しない事があります。その場合は、流量調整スピンドルによる調整が必要です。


製品重量（主弁）
呼び径 65 80 100
重量(kg) 19.0 25.0 38.0

構造図

寸法表                                                                 （単位：mm）
型番＼記号 L L1 H1 H2 φS
FSV65 220 110 92 188 170
FSV80 240 124 109 212 180
FSV100 290 140 120 239 220

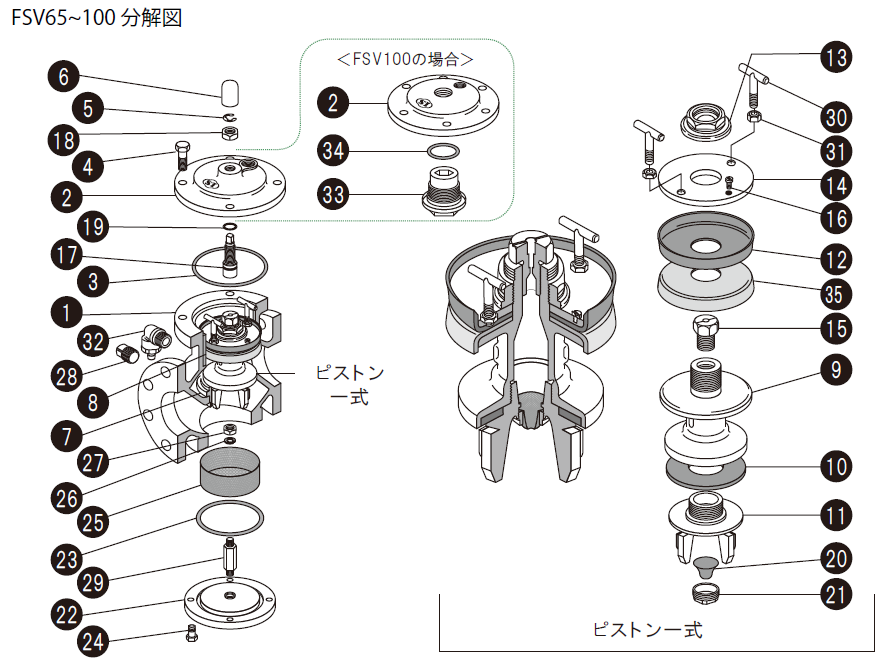

分解図

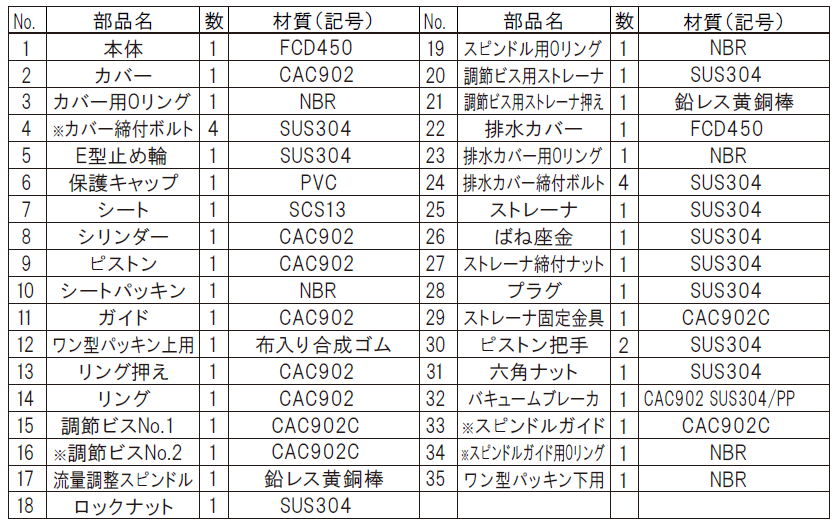

材料表
部品名 数 材質（記号）
１ 本体 1 FCD450
２ カバー 1 CAC902
３ カバー用Oリング 1 NBR
４ *カバー締付ボルト 4 SUS304
５ E型止め輪 1 SUS304
６ 保護キャップ 1 PVC
７ シート 1 SCS13
８ シリンダー 1 CAC902
９ ピストン 1 CAC902
10 シートパッキン 1 NBR
11 ガイド 1 CAC902
12 ワン型パッキン 2 皮革又は布入り合成ゴム
13 リング押え 1 CAC902
14 リング 1 CAC902
15 調節ビスNo.1 1 CAC903C
16 *調節ビスNo.2 1 CAC903C
17 流量調節スピンドル 1 鉛レス黄銅棒
※4. カバー締付ボルト：FSV 100は6本です。
※16. 調節ビスNo.2：FSV 100はリング押えに付いてます。
部品名 数 材質（記号）
18 ロックナット 1 SUS304
19 スピンドル用 Oリング 1 NBR
20 調節ビス用ストレーナ 1 SUS304
21 調節ビス用ストレーナ押え 1 鉛レス黄銅棒
22 排水カバー 1 FCD450
23 排水カバー用 Oリング 1 NBR
24 排水カバー締付ボルト 4 SUS304
25 ストレーナ 1 SUS304
26 ばね座金 1 SUS304
27 ストレーナ締付ナット 1 SUS304
28 プラグ 1 SUS304
29 ストレーナ固定金具 1 CAC903C
30 ピストン把手 1 SUS304
31 六角ナット 1 SUS304
32 バキュームブレーカ 1 CAC902/SUS304/PP
33 *スピンドルガイド 1 CAC903C
34 *スピンドルガイド用 Oリング 1 NBR
※33. スピンドルガイド：FSV 100のみの仕様です。
※34. スピンドルガイド用Oリング：FSV 100のみの仕様です。
配管時の注意点

F号ボールタップは原則として、次のように配管してください。

●主弁は、給水管途中の任意の位置（受水槽の外)の保守・点検のしやすい位置に設置し、受水槽内にはパイロットバ ルブを取付けてください。

●故障の早期発見のために、満・減水警報装置を設置し、管理室などに警報表示（ランプ・ベルなど）するよう考慮してください。


F号ボールタップはフラッシュバルブの原理を応用した給水器具（定水位弁）で、
主弁とパイロットバルブによって構成されています。

❶.F号ボールタップ（呼び径65mm以上）は、質量の大きな製品です。配管の支持、固定は確実に行なってください。

❷.当製品は、１次側と２次側およびパイロット配管の３種類の流れ方向があります。それぞれ正しい方向に取り付けてください。

❸.主弁には、ワン型パッキンなど消耗部品を使用しており、定期的なメンテナンスが必要です。メンテナンスは内部ピストンを取り出して行うため、作業が容易にできるよう、フランジまたはユニオンを取り付けてください。

➍.主弁の２次側に立ち上がり管を設ける場合、メンテナンス時に水が逆流することを防ぐため、排水用バルブを取り付けることをお勧めいたします。
❺.受水槽の水位は、パイロットバルブ(以下、PV)の取り付け位置により定まります。よって、受水槽の容量、所要水量、給水量を考慮して設置してください。
❻.電磁弁とＰＶを併用する場合は、バイパス配管とし、直動式通電開型の電磁弁をご使用ください。
❼.吐水口空間は吐水口端から越流面までの垂直距離になります。※呼び径13mmの場合は、吐水口空間を25mm以上確保してください。
    その他の寸法については呼び径に定められた寸法を確保してください。

作動の仕組み（ストレート型）

水が出る時

水位の降下にともなってパイロットバルブが開くと、BよりもAの圧力が下がり、ピストン部が押しあげられ、Cを通って給水されます。

水が止まるとき

水位が上昇し、パイロットバルブが閉止されると、Aの圧力が大きくなり、ピストン部が徐々に降下し、止水されます。

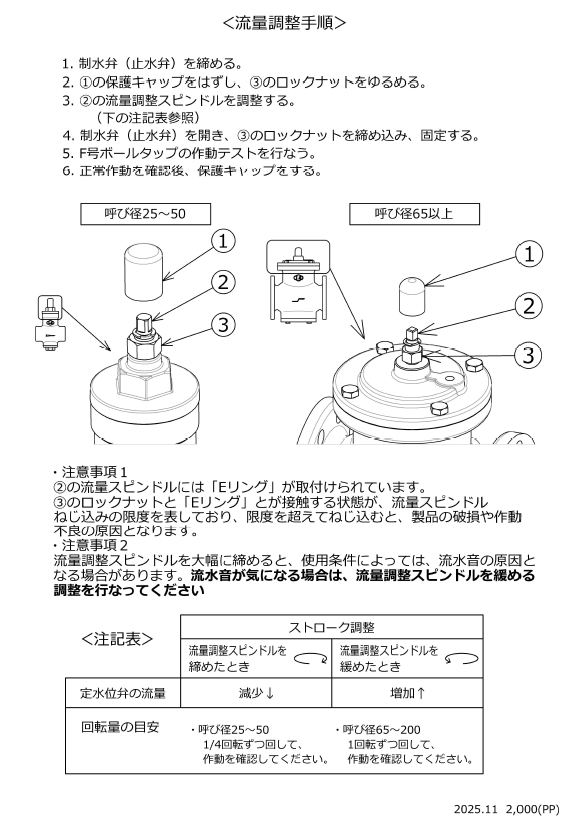

F号ボールタップ（定水位弁）流量調整方法

F号ボールタップは給水量が不足していると、止水しない場合があります。
その時は、動画や取扱説明書に従って、流量調整を行ってください。


発注時の品番指定方法

F号ボールタップ定水位弁は、通常はパイロットバルブとのセット品での販売となります。
発注時の品番の指定方法はPDF資料をご参照ください。

ダウンロード（カタログ・取扱説明書・図面）

図面のダウンロードには会員登録が必要です。 　会員登録はこちら

すでに登録済みの方はこちらのページでパスワードを入力してください。

ＦＳＶ６５ 組立図（PDF) 外観図（PDF) 外観図（DXF)
ＦＳＶ８０ 組立図（PDF) 外観図（PDF) 外観図（DXF)
ＦＳＶ１００ 組立図（PDF) 外観図（PDF) 外観図（DXF)

製品の導入事例

［兵庫県］神戸市内某ホテル受水槽にFSV-80を使用

[導入施設] ホテル
[導入設備名] 受水槽

[兵庫県]兵庫県内高速道路PA内受水槽にJWSを導入いただきました

[導入施設] 高速道路PA
[導入設備名] 受水槽

[京都市]観光ホテル受水槽に定水位弁FSV-80パイロッットバルブPV-20を使用

[導入施設] ホテル
[導入設備名] 受水槽

[神奈川県][駅前再開発地区、商業ビル] 2020年3月出荷　JWS-EQを導入いただきました

[導入施設] 商業ビル
[導入設備名] 受水槽（新設工事）

F号ボールタップによる受水槽給水システム
(各種の貯水槽設備にご使用いただけます)

F号ボールタップ®は日本で初めて開発・販売された定水位弁です。製品改良を重ね、昭和17年の発売以来、日本の水道給水に貢献しています。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。

設置例・使用方法
①　F号ボールタップ(定水位弁)の開水位・閉止水位を任意に設定する。
　　（サブマリンフロート式パイロットバルブを使用する）
②　F号ボールタップ(定水位弁)の開水位・閉止水位を任意に設定する。
　　（センサ式制御盤を使用する）
③　加圧給水ポンプを使用している受水槽にて、
　　F号ボールタップ（定水位弁）を使用して給水する。
④　高置水槽に送水するための揚水ポンプを使用している受水槽にて、
　　F号ボールタップ（定水位弁）を使用して給水する。
