構造図

寸法表       　　　　　　　　  　　　　　　　　　　　

型番＼記号	L	H1	H2	ΦS
FSV 125	360	156	275	270
FSV 150	410	183	326	300
FSV 200	510	226	395	396

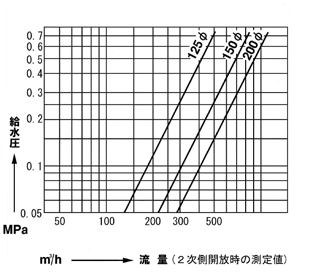

流量表

分解図

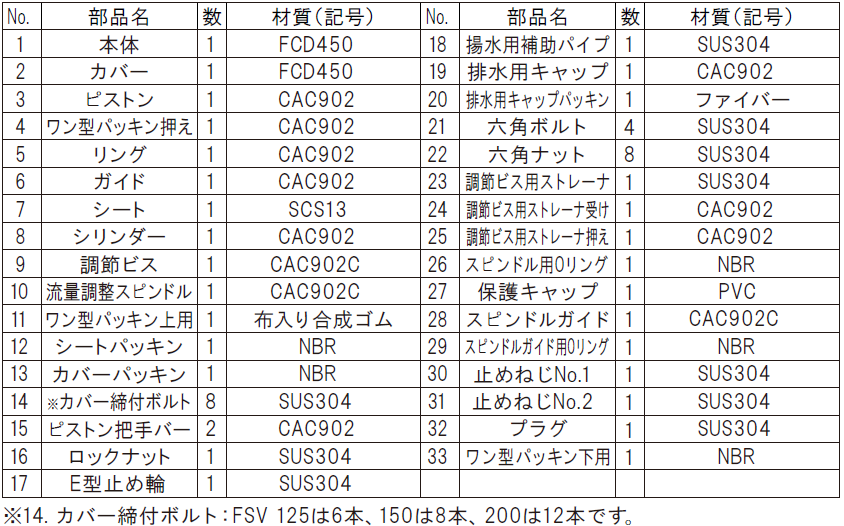

部品名	数	材質（記号）
１本　体	1	FCD450
２カバー	1	FCD450-10
３ピストン	1	CAC902
４ワン型パッキン押え	1	CAC902
５リング	1	CAC902
６ガイド	1	CAC902
７シート	1	SCS13
８シリンダ	1	CAC902
９調節ビス	1	CAC903C
10流量調整スピンドル	1	CAC903C
11ワン型パッキン	2	皮革
12シートパッキン	1	NBR
13カバーパッキン	1	NBR
14カバー締付ボルト	8	SUS304
15ピストン把手バー	2	CAC902
16ロックナット	1	SUS304

部品名	数	材質（記号）
17　E型止め輪	1	SUS304
18　揚水用補助パイプ	1	SUS304
19　排水用キャップ	1	CAC902
20　排水用キャップパッキン	1	ファイバー
21　六角ボルト	4	SUS304
22　六角ナット（1種・中）	8	SUS304
23　調節ビス用ストレーナ	1	SUS304
24　調節ビス用ストレーナ受け	1	CAC902
25　調節ビス用ストレーナ押え	1	CAC902
26　スピンドル用Oリング	1	NBR
27　保護キャップ	1	PVC
28　スピンドルガイド	1	CAC903C
29　スピンドルガイド用Oリング	1	NBR
30　止めねじNo.1	1	SUS304
31　止めねじNo.2	1	SUS304
32　プラグ	1	SUS304

配管時の注意点

❶.F号ボールタップ（呼び径65mm以上）は、質量の大きな製品です。配管の支持、固定は確実に行なってください。

❷.当製品は、１次側と２次側およびパイロット配管の３種類の流れ方向があります。それぞれ正しい方向に取り付けてください。

❸.主弁には、ワン型パッキンなど消耗部品を使用しており、定期的なメンテナンスが必要です。メンテナンスは内部ピストンを取り出して行うため、作業が容易にできるよう、フランジまたはユニオンを取り付けてください。

❹.主弁の２次側に立ち上がり管を設ける場合、メンテナンス時に水が逆流することを防ぐため、排水用バルブを取り付けることをお勧めいたします。


❺.受水槽の水位は、パイロットバルブ(以下、PV)の取り付け位置により定まります。よって、受水槽の容量、所要水量、給水量を考慮して設置してください。

❻.電磁弁とＰＶを併用する場合は、バイパス配管とし、直動式通電開型の電磁弁をご使用ください。

❼.吐水口空間は吐水口端から越流面までの垂直距離になります。
※呼び径13mmの場合は、吐水口空間を25mm以上確保してください。
その他の寸法については呼び径に定められた寸法を確保してください。

水が出る時

水位の降下にともなってパイロットバルブが開くと、BよりもAの圧力が下がり、ピストン部が押しあげられ、Cを通って給水されます。

水が止まるとき

水位が上昇し、パイロットバルブが閉止されると、Aの圧力が大きくなり、ピストン部が徐々に降下し、止水されます。

F号ボールタップ®は日本で初めて開発・販売された定水位弁です。製品改良を重ね、昭和17年の発売以来、日本の水道給水に貢献しています。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。

設置例・使用方法
①　F号ボールタップ(定水位弁)の開水位・閉止水位を任意に設定する。

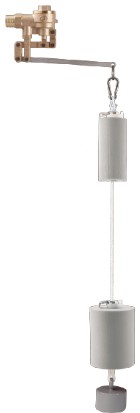

　　（サブマリンフロート式パイロットバルブを使用する）
②　F号ボールタップ(定水位弁)の開水位・閉止水位を任意に設定する。
　　（センサ式制御盤を使用する）
③　加圧給水ポンプを使用している受水槽にて、
　　F号ボールタップ（定水位弁）を使用して給水する。
④　高置水槽に送水するための揚水ポンプを使用している受水槽にて、
　　F号ボールタップ（定水位弁）を使用して給水する。
→こちらから詳細ページを開きます
