特長
給水開始水位・停止水位を工具不要で調整自在なパイロットバルブです。
本製品は、サブマリンフロート式パイロットバルブPVSF・PVSFLの後継となる製品です。
現行製品のサブマリンフロート式パイロットバルブPVSF・PVSFLの設計を見直し、コストダウンを実現しました。
本製品は、サブマリンフロート式パイロットバルブPVSF・PVSFLの後継となる製品です。
現行製品のサブマリンフロート式パイロットバルブPVSF・PVSFLの設計を見直し、コストダウンを実現しました。
仕様
日本水道協会認証品 (認証登録番号：D-30)
本体材質：CAC902（鉛レス青銅合金）
適用圧力：0.1～0.75MPa
適用流体：上水道水
使用温度：常温
接続：ねじ込み式
接続：ねじ込み式
フロート材質：ポリエチレン（砂入り）
小径フロート材質：ポリプロピレン
小径フロート材質：ポリプロピレン

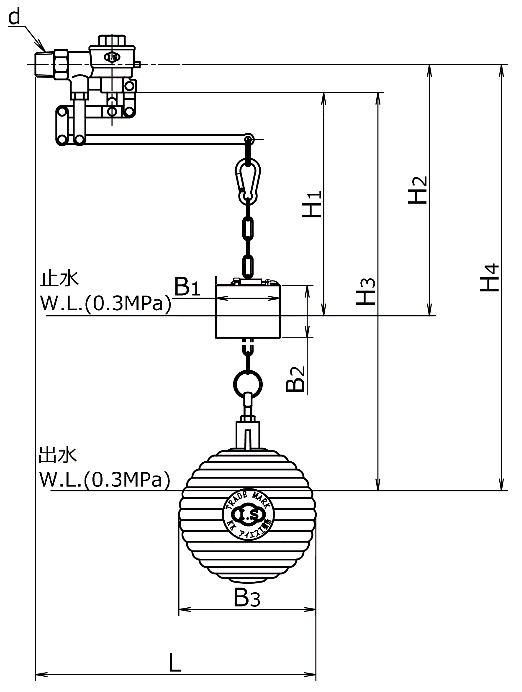

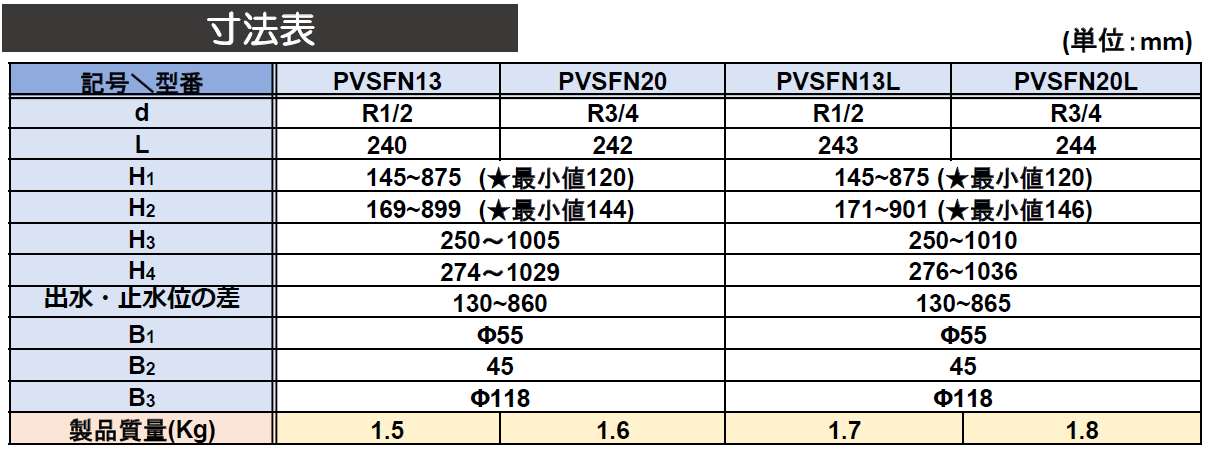

構造・寸法
PVSFN13・PVSFN20は定水位弁の呼び径25～100専用です。
PVSFN13L・PVSFN20Lは定水位弁の呼び径125～200専用です。
※H1、H2、H3、H4は静水圧：0.3MPaの数値です。
※H1、H2の数値は、止水位置の調整範囲の数値です。
※H3、H4の数値は、出水位置の調整範囲の数値です。
※取付ねじはテーパねじです。

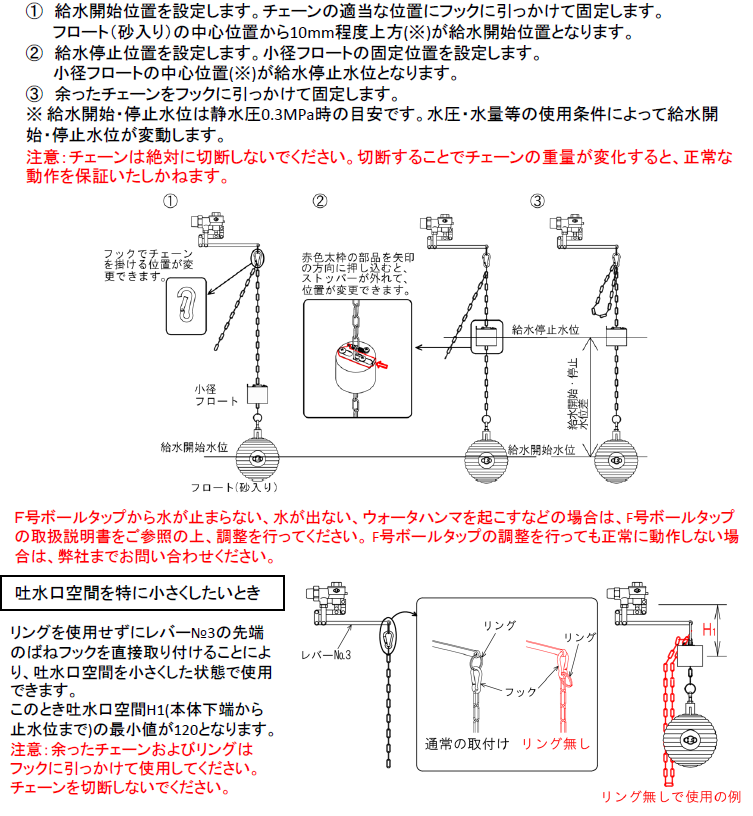

給水停止水位・給水開始水位の調整方法

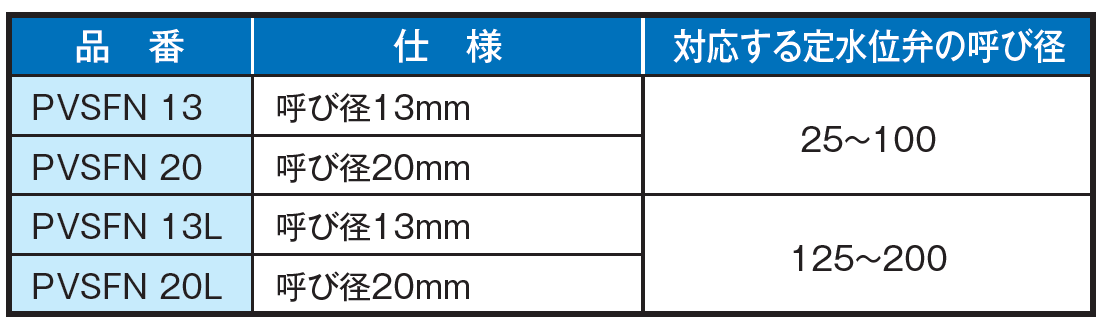

発注時の品番指定方法
| PVSFN13 | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
|---|---|---|---|
| PVSFN20 | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| PVSFN13L | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| PVSFN20L | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
製品の導入事例
F号ボールタップ®は日本で初めて開発・販売された定水位弁です。製品改良を重ね、昭和17年の発売以来、日本の水道給水に貢献しています。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。
構成例（１） サブマリンフロート式パイロットバルブによる水位制御
「サブマリンフロート式パイロットバルブ」は、定水位弁の給水開始・停止水位を任意に設定でき、様々な使用環境で汎用的に使用できるパイロットバルブです。給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。
構成例（２） センサ式水位制御（JWS：ジャスト給水システム）
水位センサで、受水槽内の水位を読み取り、読み取った水位に基づいた電子制御により、給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰出力等を行なうシステムです。
各種水位（給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰）はタッチパネル上でmm単位で確認および設定ができ、水位設定の変更・調整等が柔軟に行なえます。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。
構成例（１） サブマリンフロート式パイロットバルブによる水位制御
「サブマリンフロート式パイロットバルブ」は、定水位弁の給水開始・停止水位を任意に設定でき、様々な使用環境で汎用的に使用できるパイロットバルブです。給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。
構成例（２） センサ式水位制御（JWS：ジャスト給水システム）
水位センサで、受水槽内の水位を読み取り、読み取った水位に基づいた電子制御により、給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰出力等を行なうシステムです。
各種水位（給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰）はタッチパネル上でmm単位で確認および設定ができ、水位設定の変更・調整等が柔軟に行なえます。
