2022年10月21日より、本製品PVSFの後継品となる新商品「サブマリンフロートパイロットバルブPVSFN」を発売しております。
本製品PVHLW・PVLHLは、2023年3月31日に販売終了しています。
本製品PVHLW・PVLHLは、2023年3月31日に販売終了しています。
Ｆ号ボールタップの開閉に水位差がとれ、本体シート部・ワン型パッキンの耐久性に優れたパイロットバルブ
特長

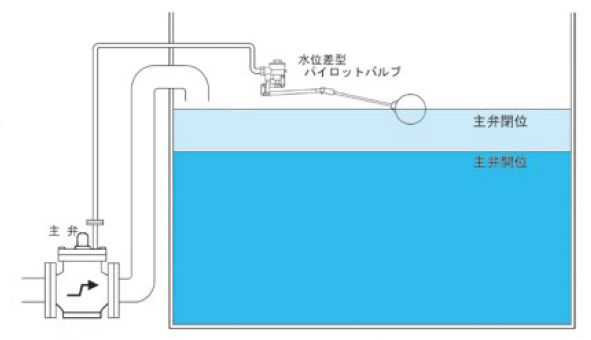

Ｆ号ボールタップの開・閉に水位差がとれます。Ｆ号ボールタップの作動回数を減らし、ワン型パッキンの寿命を延ばします。
【PVHLW】
●止水圧 0.1～0.75MPa時
●水位差 約50～70㎜
【PVLHL】
●止水圧 0.2～0.75MPa時
●水位差 約80～100㎜
Ｆ号ボールタップを常に全開・全閉させます。
Ｆ号ボールタップの半開きを防ぎますので、本体シート部の摩耗を防止します。
仕様

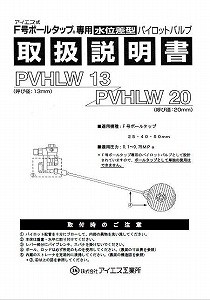

【PVHLW】
日本水道協会認証品 (認証登録番号：D-30)
本体材質：CAC902（鉛レス青銅合金）
適用圧力：0.1～0.75MPa
適用機種：FSV 25・40・50

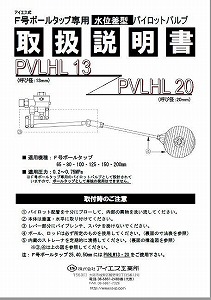

【PVLHL】
日本水道協会認証品 (認証登録番号：D-30)
日本水道協会認証品 (認証登録番号：D-30)
本体材質：CAC902（鉛レス青銅合金）
適用圧力：0.2～0.75MPa
適用機種：F65-200
材料表
| 型番 | 本体 | ロッド（ナット付） | 浮玉（色） | 備考 |
|---|---|---|---|---|
| PVHLW13 | CAC902 | SUS304 | PE（青） | 専用浮玉 |
| PVHLW20 | CAC902 | SUS304 | PE（青） | 専用浮玉 |
| PVLHL13 | CAC902 | SUS304 | PE（青） | 専用浮玉 |
| PVLHL20 | CAC902 | SUS304 | PE（青） | 専用浮玉 |

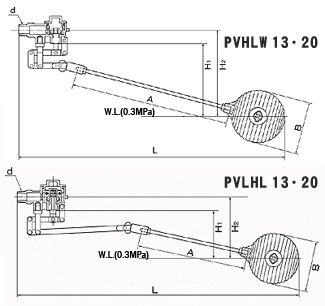

構造図
寸法表 （単位：mm）
(JWWAは日本水道協会認証品)
| 型番＼記号 | d | L | A | H1 | H2 | B | 規格 |
|---|---|---|---|---|---|---|---|
| PVHLW 13 | R1/2 | 476 | 280 | 120 | 144 | φ95 | JWWA |
| PVHLW 20 | R3/4 | 476 | 280 | 120 | 144 | φ95 | JWWA |
| PVLHL 13 | R1/2 | 515 | 200 | 120 | 146 | φ95 | JWWA |
| PVLHL 20 | R3/4 | 517 | 200 | 120 | 146 | φ95 | JWWA |

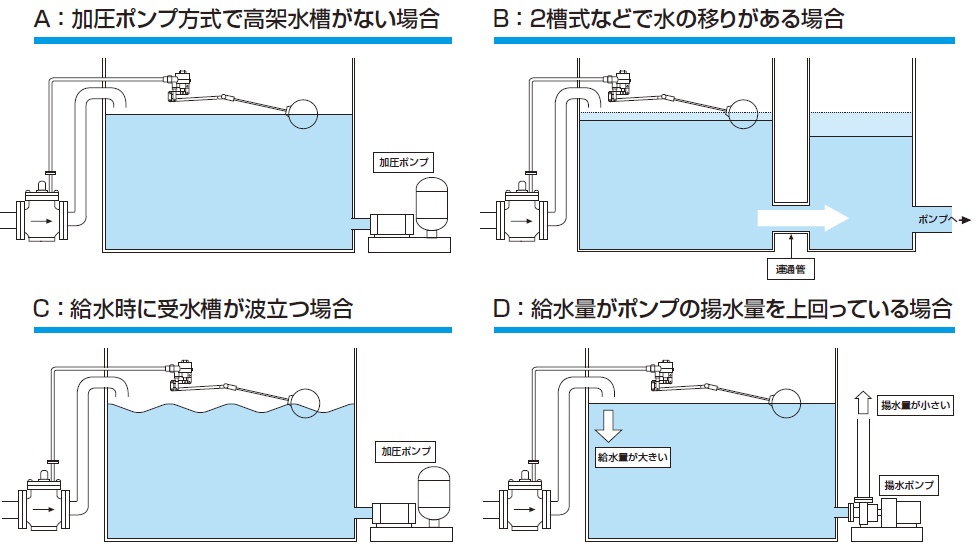

下図のような場合に効果があります。
製品の導入事例
F号ボールタップ®は日本で初めて開発・販売された定水位弁です。製品改良を重ね、昭和17年の発売以来、日本の水道給水に貢献しています。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。
構成例（１） サブマリンフロート式パイロットバルブによる水位制御
「サブマリンフロート式パイロットバルブ」は、定水位弁の給水開始・停止水位を任意に設定でき、様々な使用環境で汎用的に使用できるパイロットバルブです。給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。
構成例（２） センサ式水位制御（JWS：ジャスト給水システム）
水位センサで、受水槽内の水位を読み取り、読み取った水位に基づいた電子制御により、給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰出力等を行なうシステムです。
各種水位（給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰）はタッチパネル上でmm単位で確認および設定ができ、水位設定の変更・調整等が柔軟に行なえます。
受水槽給水制御システムは、F号ボールタップ®を最大限に活用し、受水槽の残留塩素濃度維持確保のために、最適な水位を維持するシステムです。
受水槽や各種貯水槽に、各部品を組合せて様々な給水システムを構築できます。
構成例（１） サブマリンフロート式パイロットバルブによる水位制御
「サブマリンフロート式パイロットバルブ」は、定水位弁の給水開始・停止水位を任意に設定でき、様々な使用環境で汎用的に使用できるパイロットバルブです。給水開始・停止水位の差を設定することにより、F号ボールタップの作動回数を減らすことができ、シート部・ガイド部・ワン型パッキン等の消耗部品への負荷を軽減し、メンテナンスコスト低減が図れます。
構成例（２） センサ式水位制御（JWS：ジャスト給水システム）
水位センサで、受水槽内の水位を読み取り、読み取った水位に基づいた電子制御により、給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰出力等を行なうシステムです。
各種水位（給水開始・停止動作、満水・減水警報出力、ポンプ停止復帰）はタッチパネル上でmm単位で確認および設定ができ、水位設定の変更・調整等が柔軟に行なえます。
