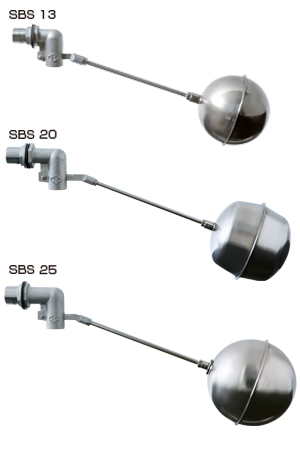

特殊な使用条件に対応したねじ込み式 ステンレスボールタップ

特長

SCS14(SUS316)使用
特殊な使用条件に対応するために、本体、ロッド、浮玉などすべての部材にSCS14(SUS316)を使用しています。
優れた耐熱性
パッキンは、フッ素ゴムを標準で使用しています。



仕様

本体材質:SCS14(SUS316)
適用圧力:0~0.75MPa
適用流体:上水、温水
最高使用温度:120℃
接        続:ねじ込み式(締付パッキン付)

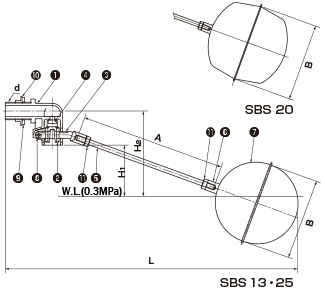

構造図

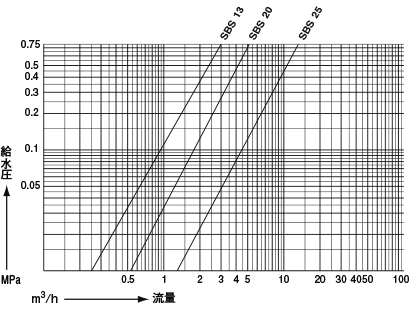

流量表




材料表

部品名 材質(記号)
 本体 SCS14
 バルブ SCS14
 レバー SCS14
 シートパッキン フッ素ゴム
 ロッド SUS316
 取付金具 SUS316
 浮玉 SUS316
 十字穴付きなべ小ねじ SUS316
 締付パッキン フッ素ゴム
10 締付ナット SCS14
11 六角ナット SUS316
※SBS13・20のロッドのねじはM6
※SBS25のロッドのねじはM8
寸法表
型番\記号 d L H1 H2 A B
SBS13 PJ1/2 340±10 60±10 100±10 170 Φ95
SBS20 PJ3/4 430±10 85±10 135±10 200 Φ115
SBS25 PJ1 510±10 100±10 158±10 240 Φ150
※H1、H2は静水圧0.3MPの時の数値です。
※PJは、給水栓取付ねじを表します。

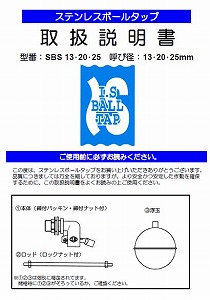

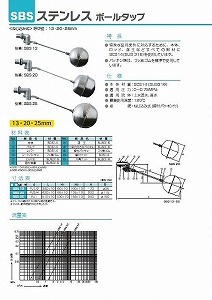

ダウンロード(カタログ・取扱説明書・図面)
