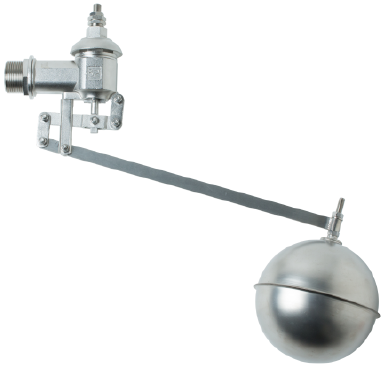

特長
接続方式選択可能
接続方式をストレートねじ、テーパねじ、JIS10Kフランジから選択できます
接続方式をストレートねじ、テーパねじ、JIS10Kフランジから選択できます
仕様
本体材質：SCS14（SUS316）
適用圧力：0～0.75MPa
適用流体：上水、温水
最高使用温度：120℃
浮玉材質：SUS316
パッキン材質：フッ素ゴム
接 続：ねじ込み式／フランジ式
※締付パッキンは付属しておりません

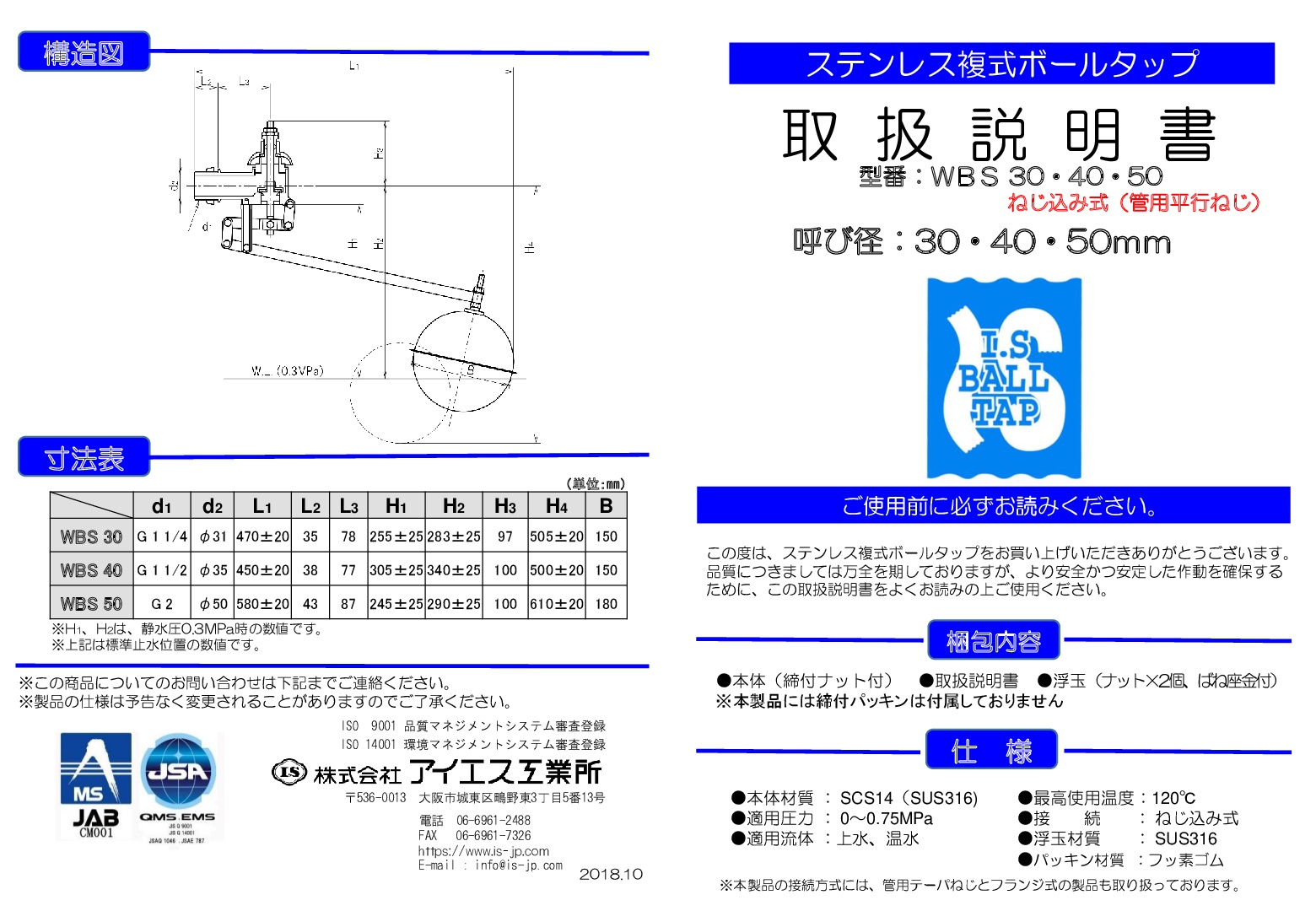

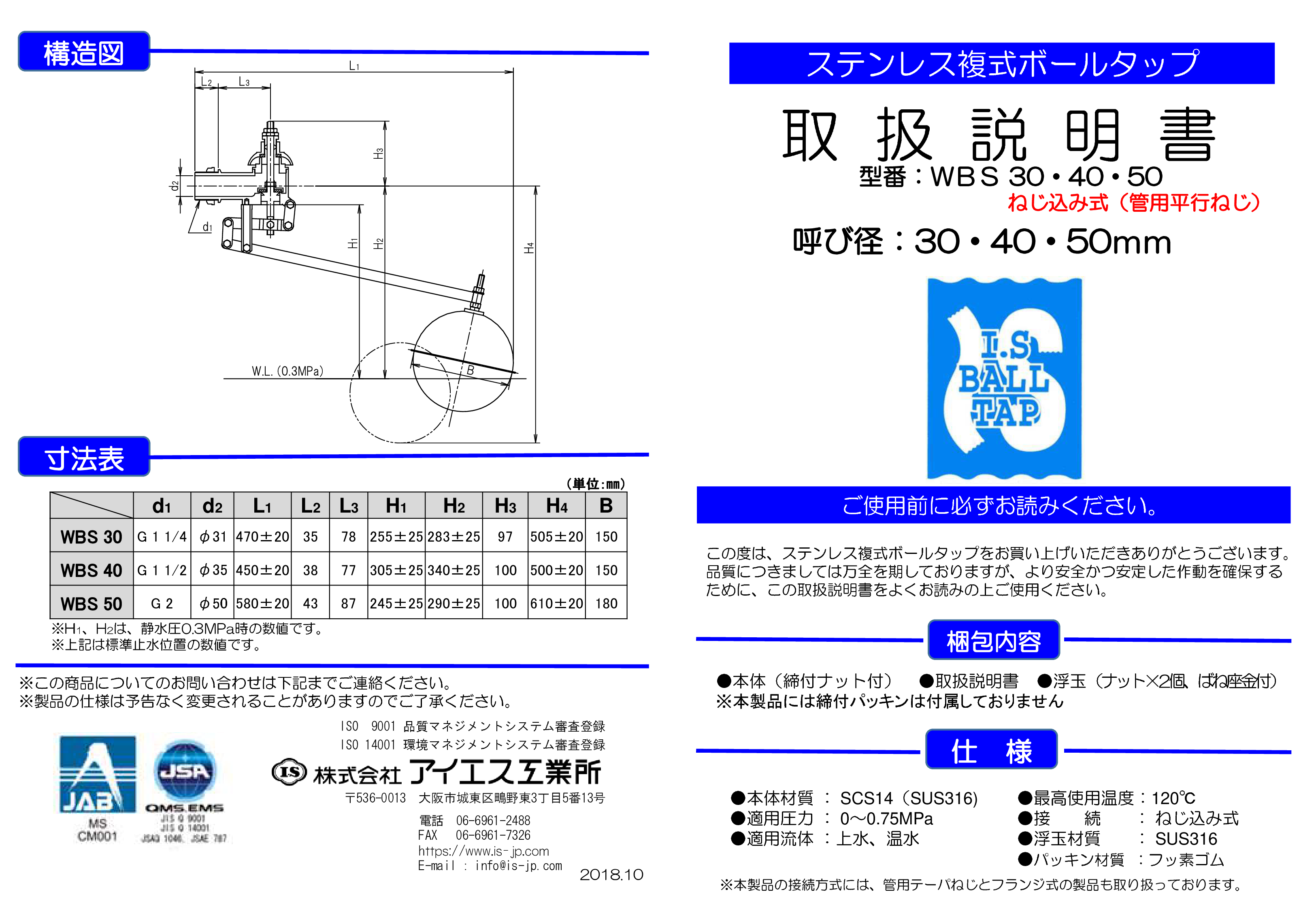

ねじ込み式（管用平行ねじタイプ）型番：WBS30・40・50

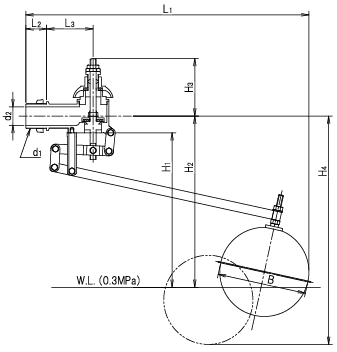

構造図
寸法表 （単位：mm）
※H1・H2 は、静水圧0.3MPa時の数値です。
| 記号＼型番 | WBS30 | WBS40 | WBS50 |
|---|---|---|---|
| d1 | G1 1/4 | G1 1/2 | G2 |
| d2 | φ31 | φ35 | φ50 |
| L1 | 470±20 | 450±20 | 580±20 |
| L2 | 35 | 38 | 43 |
| L3 | 78 | 77 | 87 |
| H1 | 255±25 | 305±25 | 245±25 |
| H2 | 283±25 | 340±25 | 290±25 |
| H3 | 97 | 100 | 100 |
| H4 | 505±20 | 500±20 | 610±20 |
| B | 150 | 150 | 180 |

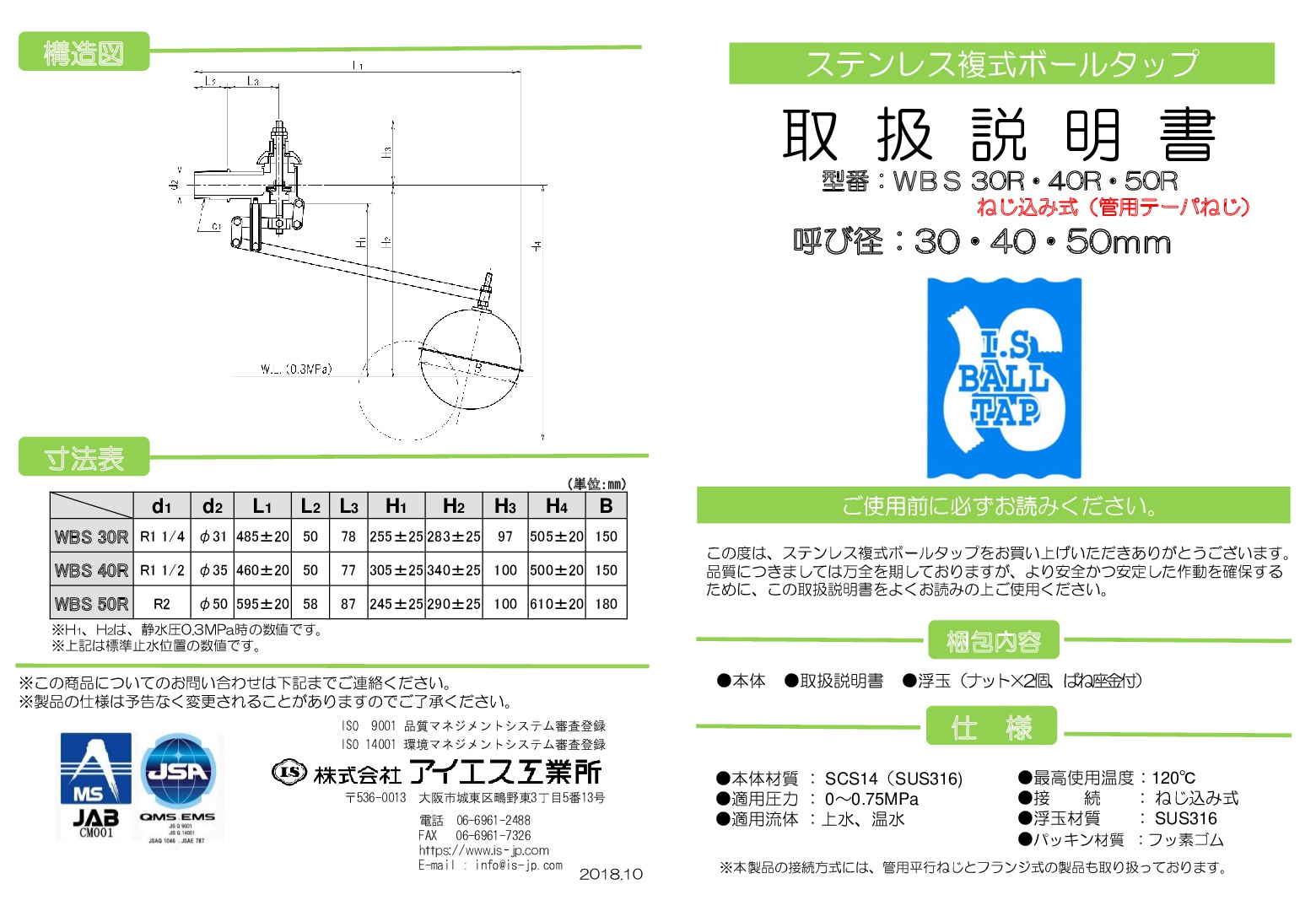

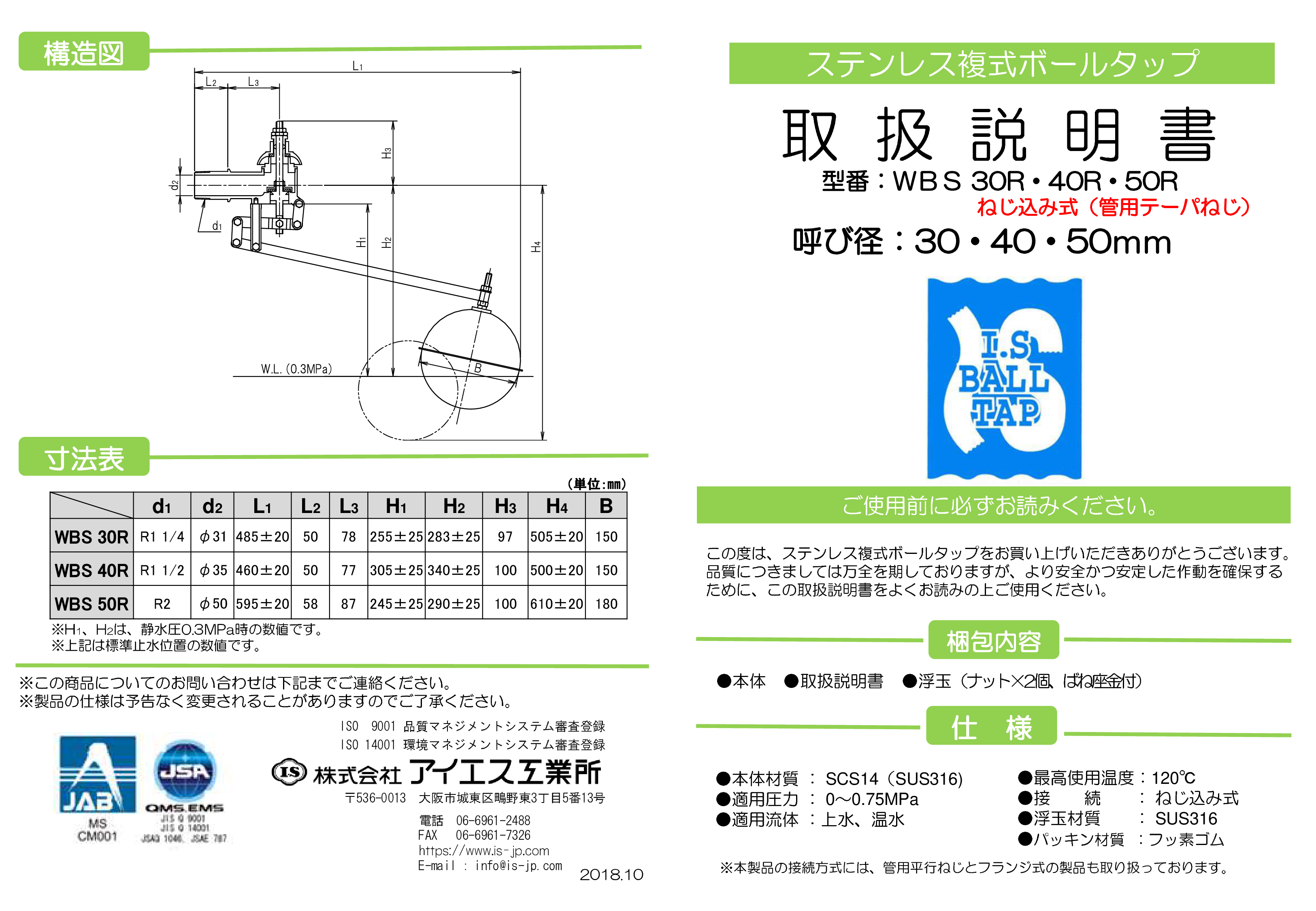

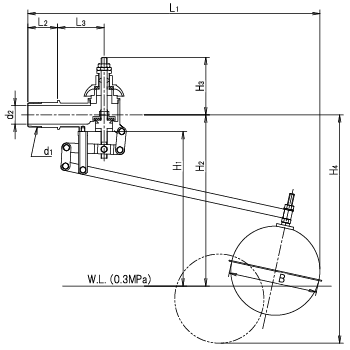

ねじ込み式（管用テーパねじタイプ） 型番：WBS30R・40R・50R
構造図
寸法表 （単位：mm）
※H1・H2 は、静水圧0.3MPa時の数値です。
| 記号＼型番 | WBS30R | WBS40R | WBS50R |
|---|---|---|---|
| d1 | R1 1/4 | R1 1/2 | R2 |
| d2 | φ31 | φ35 | φ50 |
| L1 | 485±20 | 460±20 | 595±20 |
| L2 | 50 | 50 | 58 |
| L3 | 78 | 77 | 87 |
| H1 | 255±25 | 305±25 | 245±25 |
| H2 | 283±25 | 340±25 | 290±25 |
| H3 | 97 | 100 | 100 |
| H4 | 505±20 | 500±20 | 610±20 |
| B | 150 | 150 | 180 |

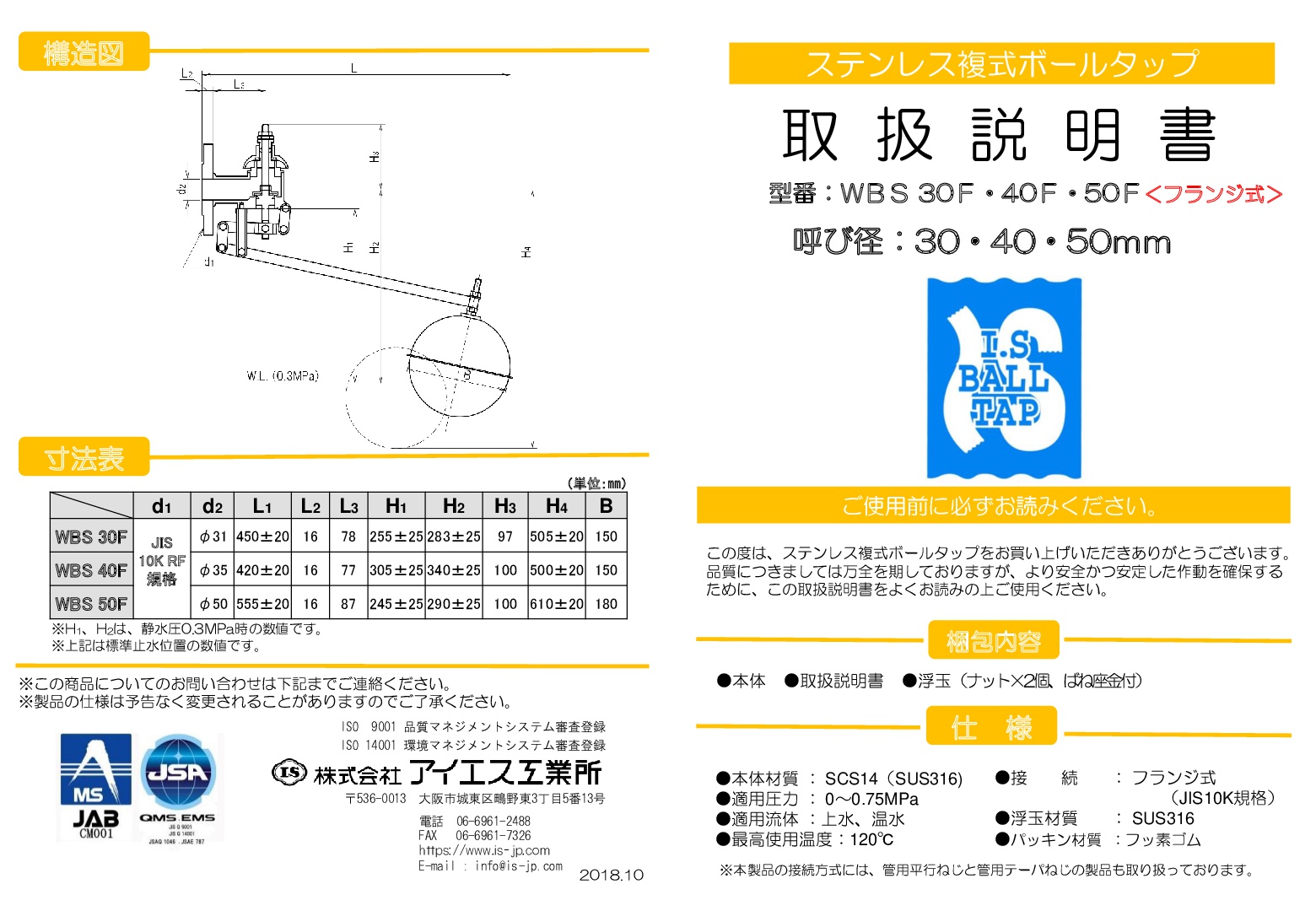

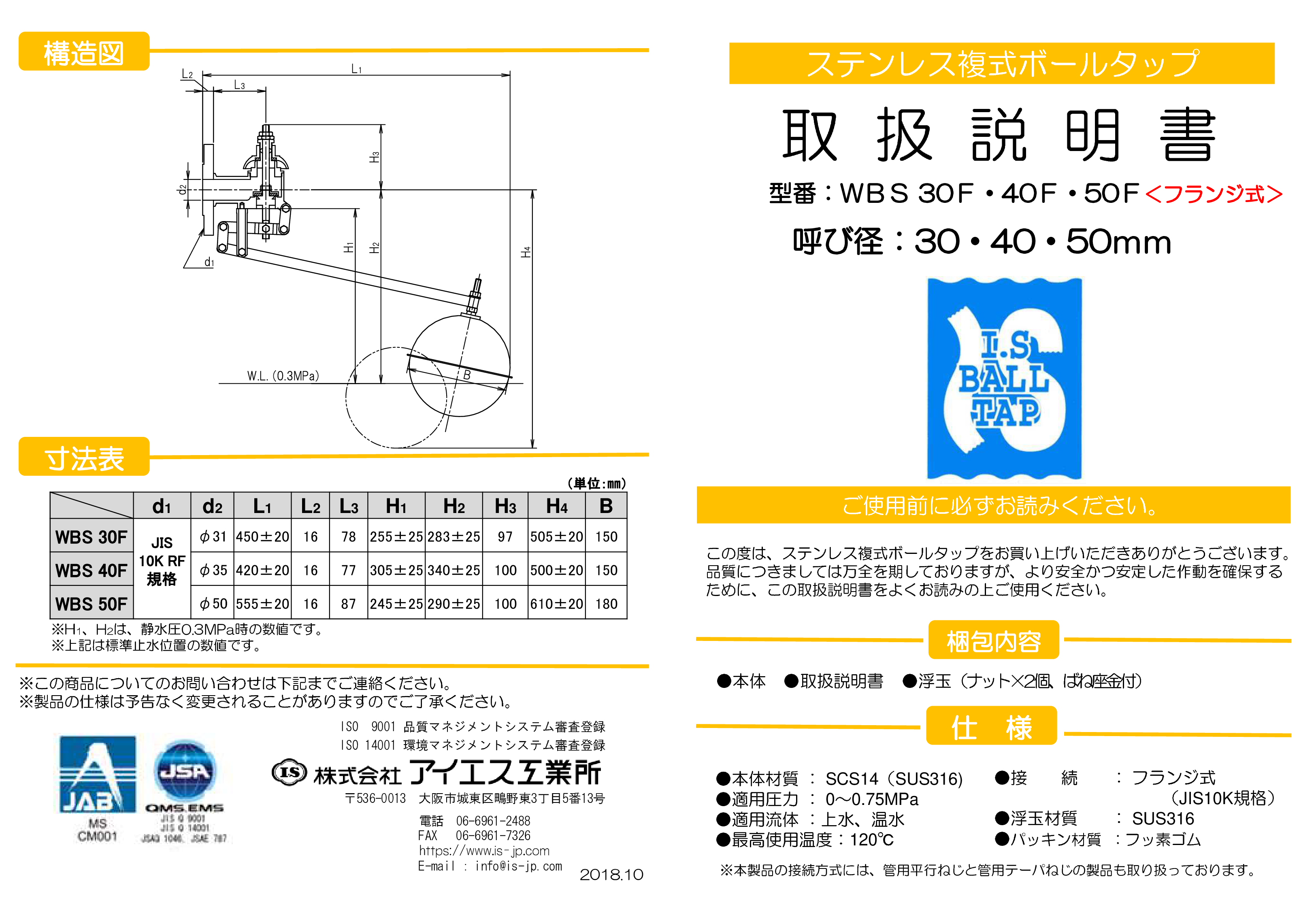

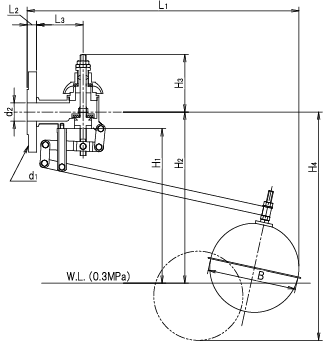

フランジタイプ 型番：WBS30F・40F・50F
構造図
寸法表 （単位：mm）
※H1・H2 は、静水圧0.3MPa時の数値です。
| 記号＼型番 | WBS30F | WBS40F | WBS50F |
|---|---|---|---|
| d1 | JIS10K RF規格 | JIS10K RF規格 | JIS10K RF規格 |
| d2 | φ31 | φ35 | φ50 |
| L1 | 450±20 | 420±20 | 555±20 |
| L2 | 16 | 16 | 16 |
| L3 | 78 | 77 | 87 |
| H1 | 255±25 | 305±25 | 245±25 |
| H2 | 283±25 | 340±25 | 290±25 |
| H3 | 97 | 100 | 100 |
| H4 | 505±20 | 500±20 | 610±20 |
| B | 150 | 150 | 180 |

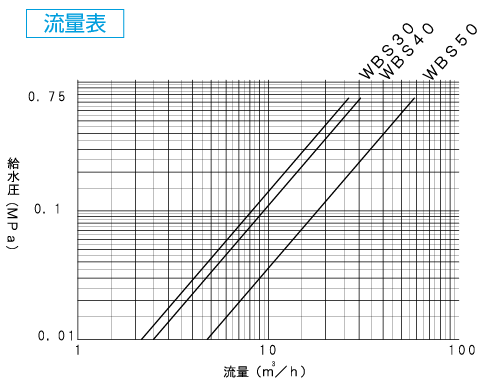

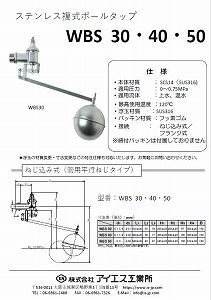

| WＢＳ３０ | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
|---|---|---|---|
| WＢＳ３０Ｒ | 組立図（PDF) |
外観図（PDF)
WＢＳ３０と共通
|
外観図（DXF)
WＢＳ３０と共通
|
| WＢＳ３０Ｆ | 組立図（PDF) |
外観図（PDF)
WＢＳ３０と共通
|
外観図（DXF)
WＢＳ３０と共通
|
| WＢＳ４０ | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| WＢＳ４０Ｒ | 組立図（PDF) |
外観図（PDF)
WＢＳ４０と共通
|
外観図（DXF)
WＢＳ４０と共通
|
| WＢＳ４０Ｆ | 組立図（PDF) |
外観図（PDF)
WＢＳ４０と共通
|
外観図（DXF)
WＢＳ４０と共通
|
| WＢＳ５０ | 組立図（PDF) | 外観図（PDF) | 外観図（DXF) |
| WＢＳ５０Ｒ | 組立図（PDF) |
外観図（PDF)
WＢＳ５０と共通
|
外観図（DXF)
WＢＳ５０と共通
|
| WＢＳ５０Ｆ | 組立図（PDF) |
外観図（PDF)
WＢＳ５０と共通
|
外観図（DXF)
WＢＳ５０と共通
|
