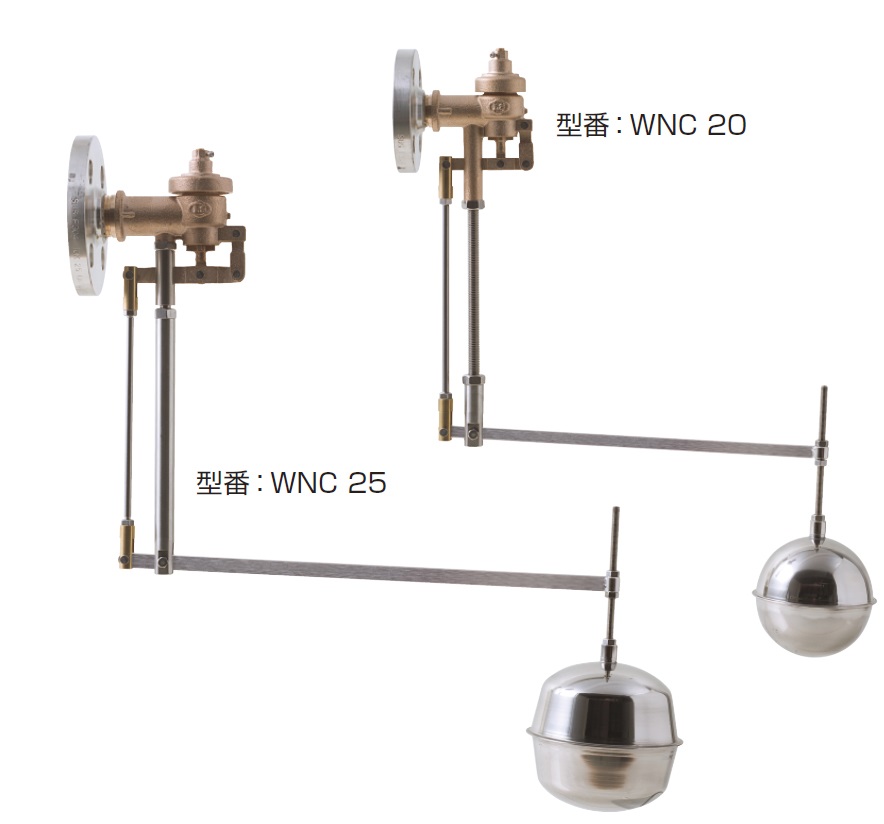

膨張タンク用　NC(ノンクロスコネクション)タイプの複式ボールタップ

特長

● 設計しやすい大きい吐水口空間
吐水口空間（H１）が大きく取れますので、クロスコネクション防止のための設計が容易にできます。
● 選べる寸法
設計により吐水口空間（H1）を350～800mmの範囲で設定し、寸法指定で注文していただけます。
●優れた耐熱性
温水にも対応できるよう、パッキン類や浮玉には耐熱性の高い材料を使用しています。


仕様

本体材質 ：CAC902（鉛レス青銅合金）
適用圧力 ：0～0.75MPa
適用流体 ：上水道水・温水
使用温度 ：100℃
接　　　続 ：フランジ式JIS10K規格

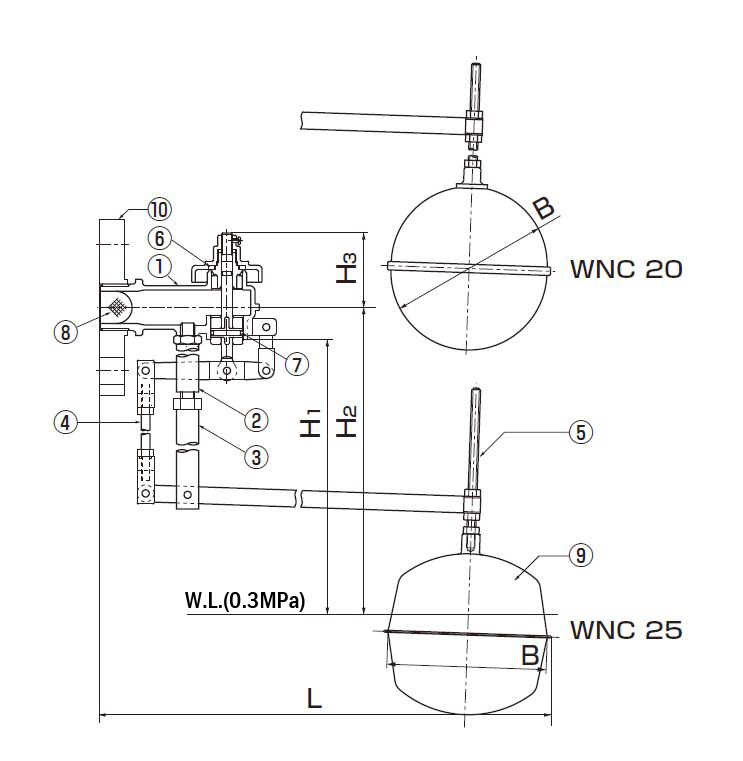

構造図

寸法表
（単位：mm）
型番＼記号 フランジ L H1 H2 H3 B
WNC 20 JIS10K　 380 350～800　 370.5～820.5 50.5 Φ95　
WNC 25 JIS10K 450 350～800 373～823 53 Φ115
※H1、H2は、静水圧0.3MPa時の数値です。

材料表

部品名 材質
１ 本体 CAC902
２ サポートアーム SUS304
３ アームジョイント SUS304
４ ロッド SUS304
５ 支柱 SUS304
６ シートパッキン フッ素ゴム
７ Oリング シリコンゴム
８ ストレーナ SUS304
９ 浮玉 SUS304
10 フランジ SUS304

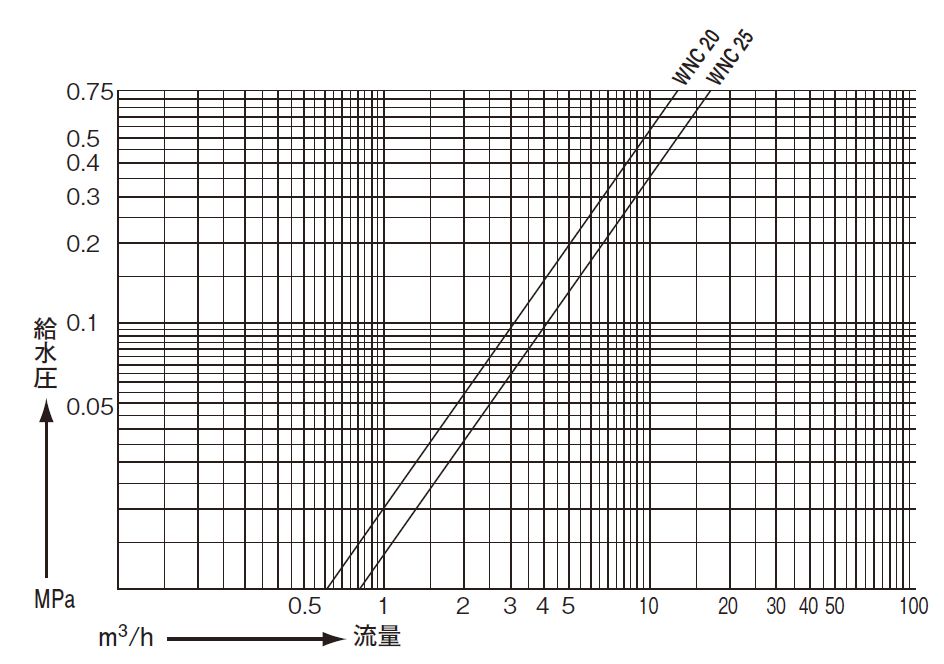

流量表

配管時の注意点

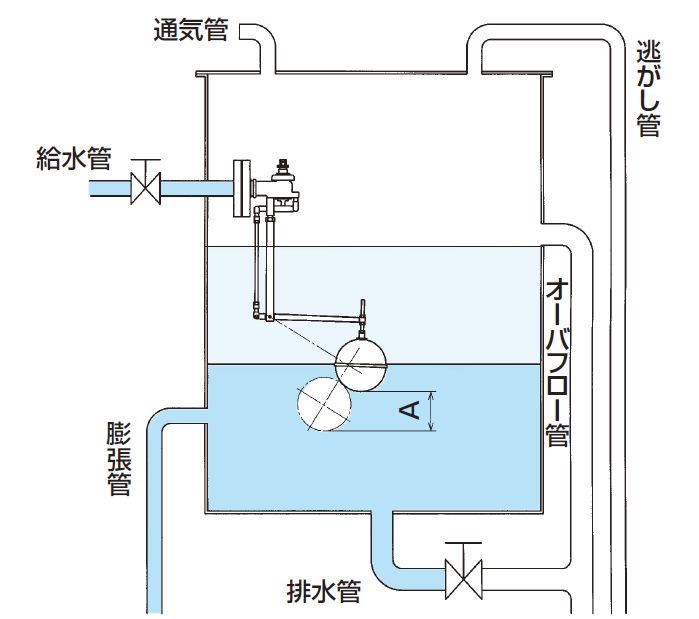

止水位置から全開時の浮玉のストローク（下図中A）は約200mmです。
全開時でも浮玉がタンク底部に接触しないよう考慮のうえ、取付位置等を設定してください。

ボールタップ製品の特注対応

製品の設置環境に合わせて製品のカスタマイズが可能です。
  • ボールタップの吐水口空間を変更したい
  • 小さな水槽に設置するために、標準品から寸法を小さくしたい
  • 部品材質を変更したい
などのご要望に対応いたします。
詳細はお問い合わせください。

※ご要望の内容によっては、対応できない場合がありますので、ご了承ください。

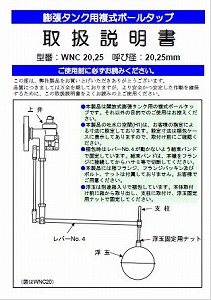

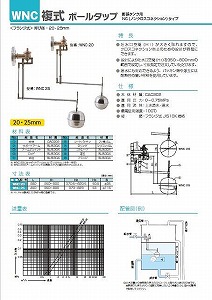

ダウンロード（カタログ・取扱説明書・図面）

図面のダウンロードには会員登録が必要です。 　会員登録はこちら

すでに登録済みの方はこちらのページでパスワードを入力してください。

ＷＮＣ２０（ステンレス玉仕様） 組立図（PDF) 外観図（PDF) 外観図（DXF)
ＷＮＣ２５（ステンレス玉仕様） 組立図（PDF) 外観図（PDF) 外観図（DXF)
