2022年6月21日より、本製品WASFの後継品となる新商品「サブマリンフロート式複式ボールタップWASFN」を発売しております。
本製品WASFは、2023年3月31日に販売終了しています。
本製品WASFは、2023年3月31日に販売終了しています。

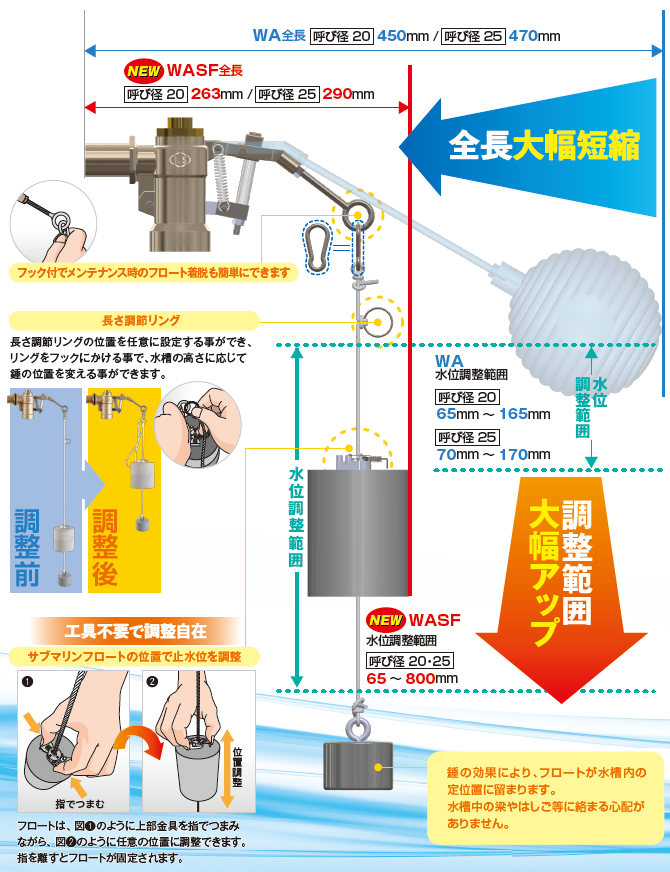

特許技術サブマリンフロート®の採用により、
当社複式ボールタップWAに比べて
大幅な全長短縮と水位調整範囲アップを実現
調整幅 WA20:65～165mm/WA25:70～170mm ⇒ [NEW!] WASF:65～800mm
※新商品WASFと当社製品WAの比較です。（両製品呼び径20を同じ尺度で重ねています）
用途例
消火用補給水槽
ボールタップの設置スペースが限定される水槽に適しています。
WASFは全長が短く限られたスペースで有効容量を確保するために、満水・減水・オーバーフロー管との位置関係を考慮した、止水位置の微調整が容易に行なえるため、消火用補給水槽用のボールタップとして最適です。
雨水槽（雨水・上水道水併用タイプ）
サブマリンフロートは水没した状態でも、止水性能を維持します。
WASFの特長であるサブマリンフロートは、止水位を低く設定でき、且つ水没を繰り返しても正常な給水開始・停止の動作を維持できます。
さらに、サブマリンフロートは水面を浮遊せずに水中の定位置に留まりますので、水槽中の構造物に干渉することがありません。
さらに、サブマリンフロートは水面を浮遊せずに水中の定位置に留まりますので、水槽中の構造物に干渉することがありません。
小規模貯水槽水道
貯水槽内の水の滞留を防ぎ、残留塩素濃度を維持します。WASFを使用することで、使用水量に応じた水位設定が可能となり、 貯水槽内の水の滞留を防ぎ、残留塩素濃度の維持確保が容易に行なえます。
その他用途
全長がコンパクトな特長を生かし、給水装置・機器などの限られたスペースに水槽を設置する場合に補給水用ボールタップとして組み込んでご使用いただけます。仕様
主な仕様
日本水道協会認証品 (認証登録番号：D-30)
本体材質：CAC902（鉛レス青銅合金）
適用圧力：0～0.5MPa
適用流体：上水道水
使用温度：常温
接続：ねじ込み式（締付パッキン付）
浮玉材質：発泡ポリエチレン接続：ねじ込み式（締付パッキン付）

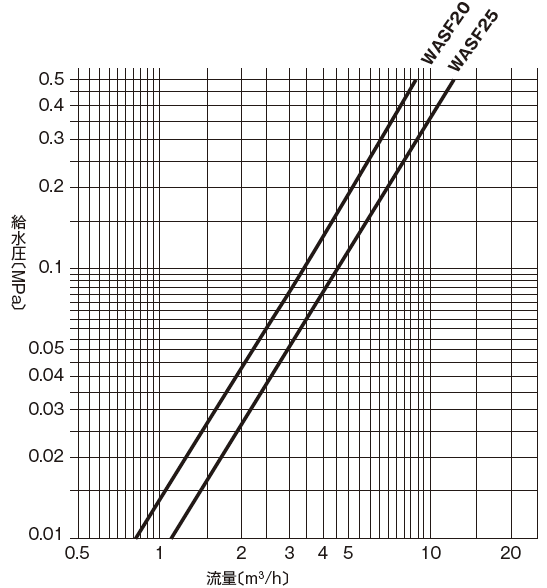

流量表

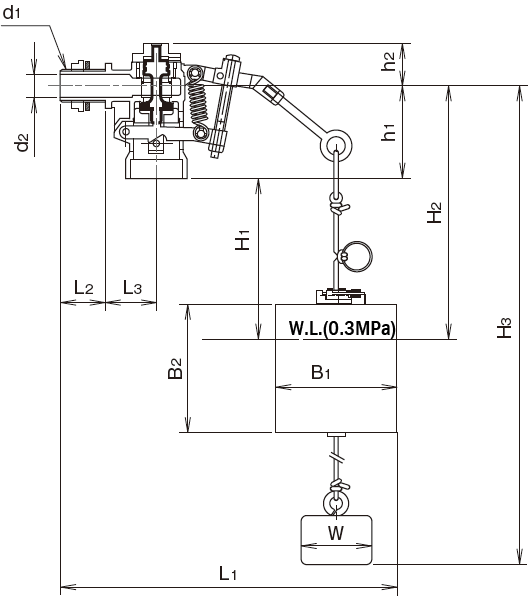

構造図
寸法表
寸法表 （単位：mm）
※H1、H2は静水圧0.3MPa時の数値です。
※H1、H2の数値は、止水位置の調整範囲の数値です。
※取付ねじは給水栓取付ねじです。
| 記号＼型番 | WASF20 | WASF25 |
|---|---|---|
| d1 | PJ3/4 | PJ1 |
| d2 | φ18 | φ25 |
| L1 | 263 | 290 |
| L2 | 35 | 35 |
| L3 | 40 | 50 |
| H1 | 65～800 | 65～800 |
| H2 | 137.5～872.5 | 143.5～878.5 |
| H3 | 1050 | 1050 |
| h1 | 72.5 | 78.5 |
| h2 | 33.5 | 37.5 |
| B1 | φ95 | φ95 |
| B2 | 100 | 100 |
| W | φ55 | φ55 |
| 製品重量(kg) | 1.8 | 1.9 |
※H1、H2の数値は、止水位置の調整範囲の数値です。
※取付ねじは給水栓取付ねじです。
