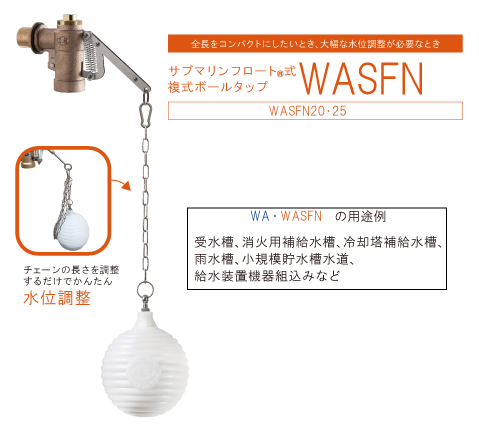

特許技術サブマリンフロート®の採用により、
大幅な全長短縮と水位調整範囲アップを実現

サブマリンフロート®は、水より比重の大きな浮玉を使ってボールタップの給水と止水を行なう、弊社独自の特許技術です。
水位が上昇したときには、水より比重の大きな浮玉は、水面を浮遊せずに水没して元の位置にとどまりますので、
浮玉やチェーンが水槽内の梁やはしご等に絡まる危険性がありません。

WASFNは防波板を搭載しておりません。
サブマリンフロート式の浮玉は、水面の波立ちを受けても、ボールタップの振動（バイブレーションなど）を起こさない仕組みとなっています。

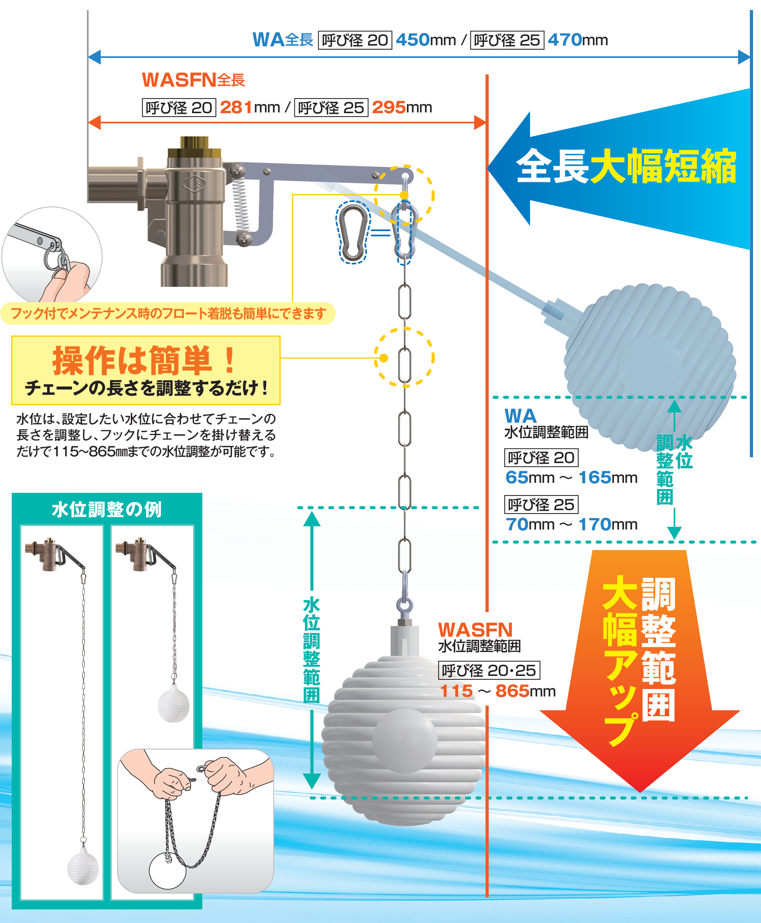

全長　WA20:450mm/WA25:470mm 　⇒　WASFN20:281mm/WASF25:295mm
調整幅　WA20:65～165mm/WA25:70～170mm 　⇒　WASFN:115～865mm
※新商品WASFと当社製品WAの比較です。（両製品呼び径20を同じ尺度で重ねています）

用途例

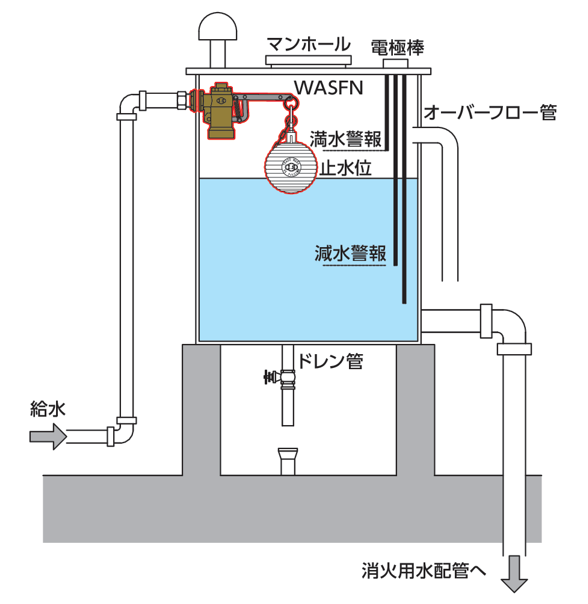

消火用補給水槽

ボールタップの設置スペースが限定される水槽に適しています。
WASFNは、全長が短く、限られたスペースに
設置できます。有効容量を確保するために、
満水・減水・オーバーフロー管との位置関係を
考慮した、止水位置の微調整が容易に行なえ
ます。消火用補給水槽用のボールタップとして
最適です。

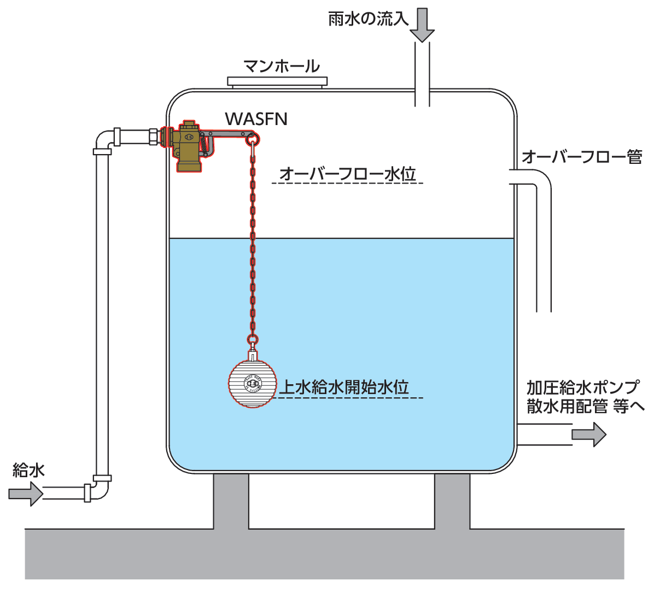

雨水槽（雨水・上水道水併用タイプ）

サブマリンフロートは水没した状態でも、止水性能を維持します。
WASFNの特長であるサブマリンフロートは、止水位を低く設定でき、且つ水没を繰り返しても正常な給水開始・停止の動作を維持できます。

さらに、サブマリンフロートは水面を浮遊せずに水中の定位置に留まりますので、水槽中の構造物に干渉することがありません。

小規模貯水槽水道

貯水槽内の水の滞留を防ぎ、​残留塩素濃度を維持します。


WASFNを使用することで、使用水量に応じた水位設定が可能となり、 貯水槽内の水の滞留を防ぎ、残留塩素濃度の維持確保が容易に行なえます。



その他用途

全長がコンパクトな特長を生かし、給水装置・機器などの限られたスペースに水槽を設置する場合に補給水用ボールタップとして組み込んでご使用いただけます。

仕様

主な仕様

日本水道協会認証品 (認証登録番号：D-30)
本体材質：CAC902（鉛レス青銅合金）
適用圧力：0～0.5MPa
適用流体：上水道水
使用温度：0～60℃　(但し、凍結しないこと)
接続：ねじ込み式（締付パッキン付）
浮玉材質：ポリエチレン（砂入り）
ストレーナ内蔵

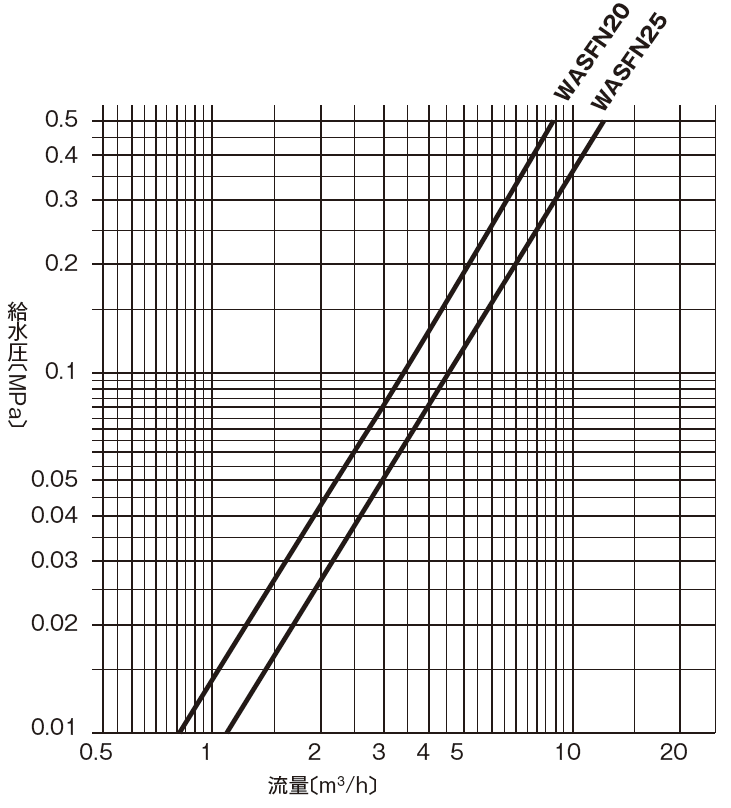

流量表





構造図

寸法表

寸法表                                                            （単位：mm）
記号＼型番 WASFN20 WASFN25
d1 PJ3/4 PJ1
d2 φ18 φ25
L1 281 295
L2 35 35
L3 40 50
H1 115～865 115～865
H2 187.5～937.5 193.5～943.5
h1 72.5 78.5
h2 33.5 37.5
B φ118 φ118
製品重量(kg) 1.9 2.0
※H1、H2は静水圧0.3MPa時の数値です。
※H1、H2の数値は、止水位置の調整範囲の数値です。
※取付ねじは給水栓取付ねじです。

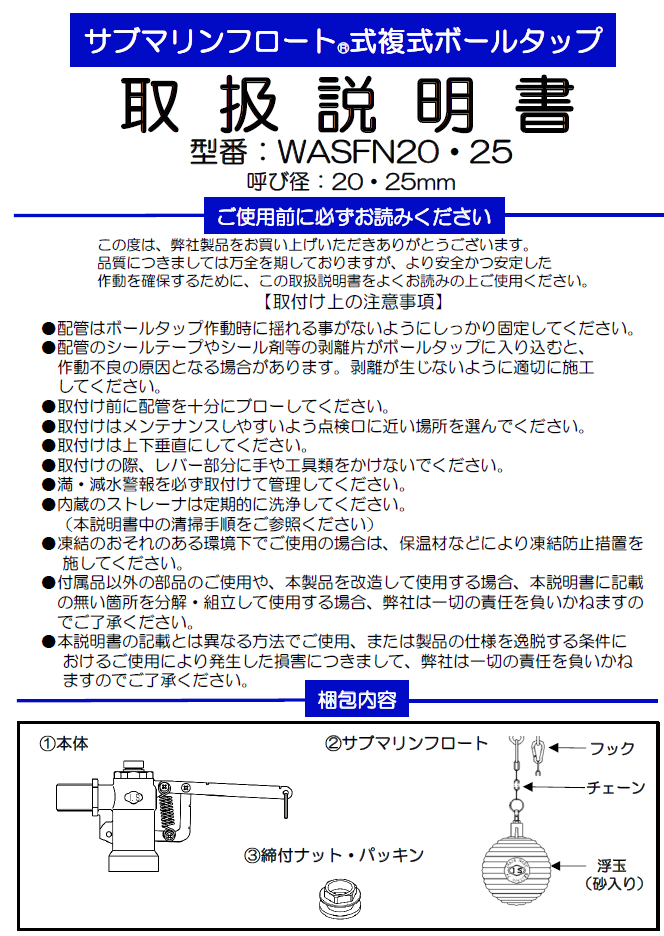

ダウンロード（カタログ・取扱説明書・図面）

図面のダウンロードには会員登録が必要です。 　会員登録はこちら

すでに登録済みの方はこちらのページでパスワードを入力してください。

WASFN20 組立図（PDF) 外観図（PDF) 外観図（DXF)
WASFN25 組立図（PDF) 外観図（PDF) 外観図（DXF)
